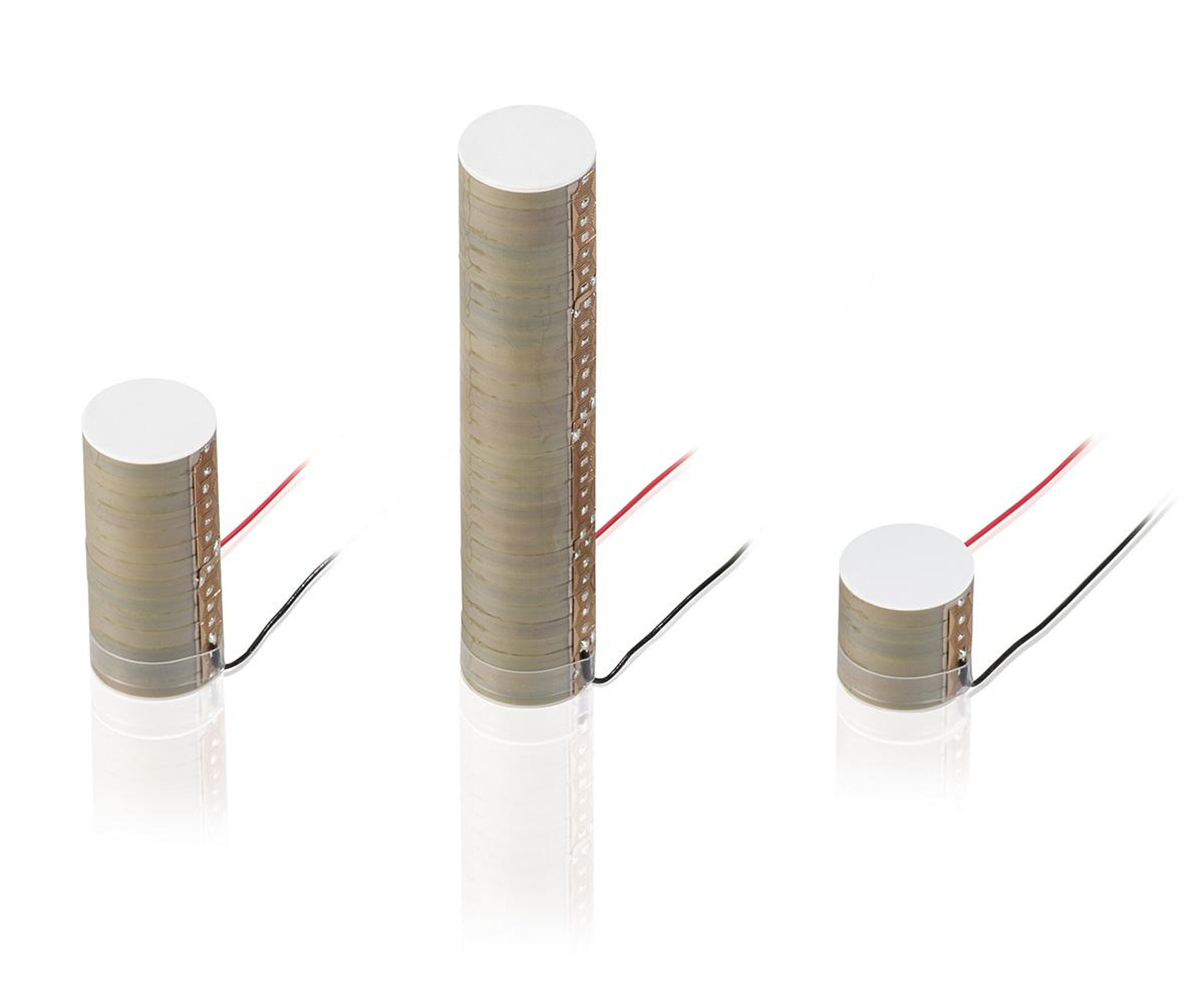

P-088 Runder PICMA® Stack Multilayer-Piezoaktor

Hohe Blockierkräfte

Überlegene Lebensdauer
Ideal für den dynamischen Betrieb
Bauhöhe flexibel anpassbar
OEM-Versionen ohne Litzen erhältlich

Gestapelte Multilayer-Piezoaktoren



Durch die Stapelbauweise sind die Aktoren einfach skalierbar, der Stellweg kann flexibel angepasst werden. Der runde Querschnitt sorgt für eine einfache Integration.

Die Varianten mit lötbaren Kontakten sind zusätzlich UHV-kompatibel bis 10-9 hPa. Die Aktoren gasen nicht aus und können bei hohen Temperaturen ausgeheizt werden.



PICMA® Piezolinearaktoren

Niedrige Betriebsspannung -20 bis 100 V. Keramische Isolierung. Hohe Zuverlässigkeit, lange Lebensdauer

Mögliche Modifikationen

Verschiedene Bauhöhen, schnell nach Kundenwunsch montierbar. Verschiedene Geometrien. Überschliffene Endflächen für verringerte Toleranzen. Sphärische Endstücke

Einsatzgebiete

Industrie und Forschung. Für Lasertuning, Mikrodosierung, Life-Sciences

P-088.721 P-088.741 P-088.781 Einheit Toleranz

Abmessungen OD × L

16 × 16

16 × 36

16 × 77

mm



Nominalstellweg

14

32

70

µm

-10 % / +20 %

Blockierkraft

7500

7500

7500

N



Steifigkeit

535

235

105

N/µm



Elektrische Kapazität

13

30

68

µF

±20 %

Resonanzfrequenz

68

35

17

kHz

±20 %

Nominalstellweg, Blockierkraft und Steifigkeit bei 0 bis 100 V.

Standardanschlüsse: 100 mm PTFE-isolierte Anschlusslitzen, AWG 28 (Ø 0,69 mm).Optional: Lötbare Kontakte ohne Litze, dazu die letzte Ziffer der Bestellnummer in 0 ändern.

Piezokeramik: PIC252. Keramikendflächen aus Al2O3.

Empfohlene Vorspannung für den dynamischen Betrieb: 15 MPa.

Maximale Vorspannung für konstante Kraftausübung: 30 MPa.

Axiale Resonanzfrequenz: gemessen bei 1 Vpp, unbelastet, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert.Elektrische Kapazität: gemessen bei 1 Vpp, 1 kHz, RT

Betriebsspannungsbereich: -20 bis 100 V.

Betriebstemperaturbereich: -40 bis 150 °C.

Sonderausführungen auf Anfrage.

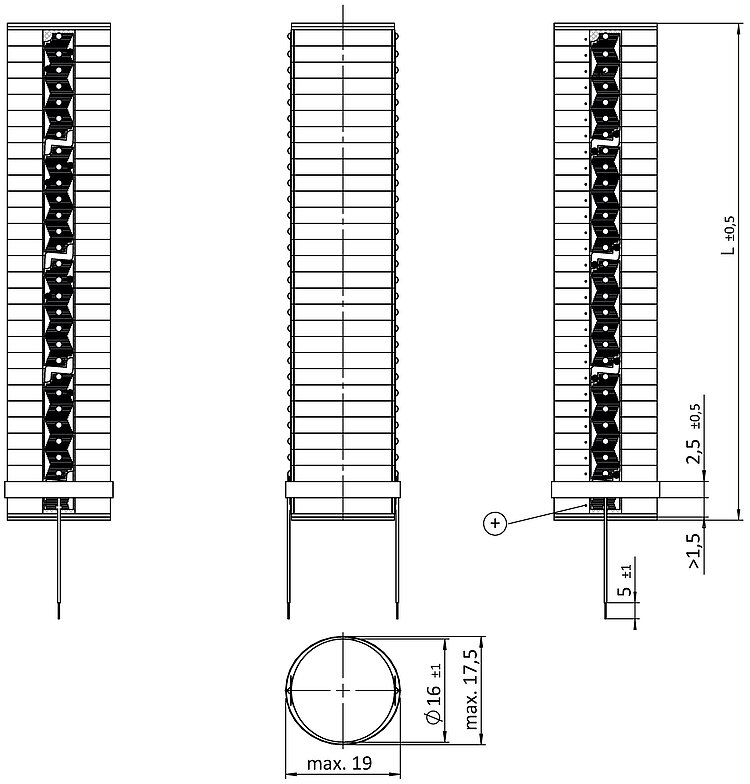

Zeichnungen / Bilder
