P-810 • P-830 Piezoaktoren

Für kleine und mittlere Lasten

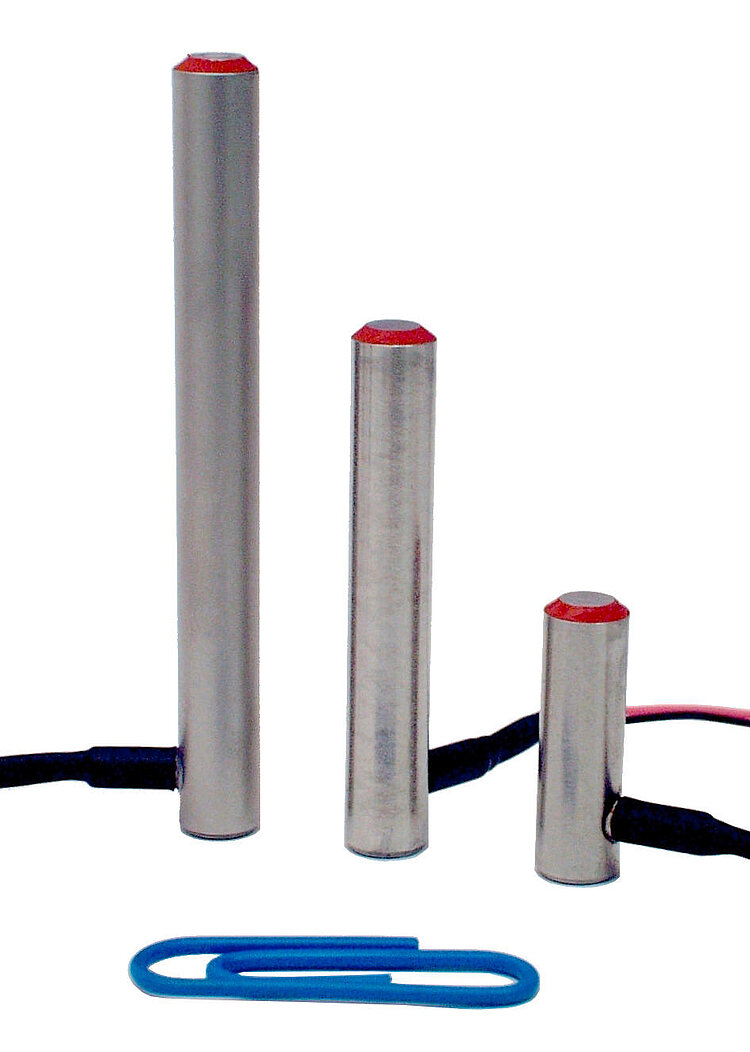

P-810 • P-830 Piezoaktoren

Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

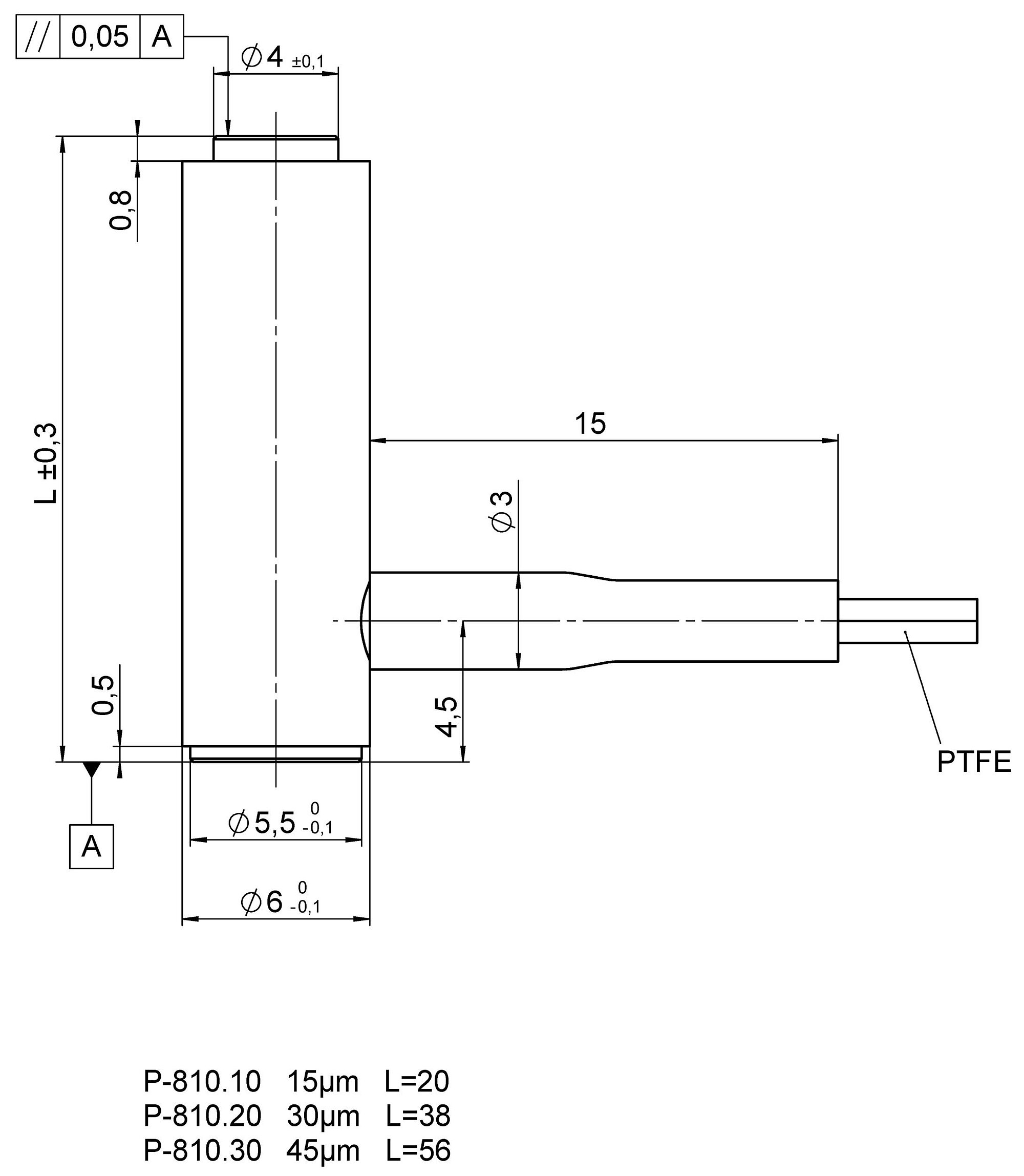

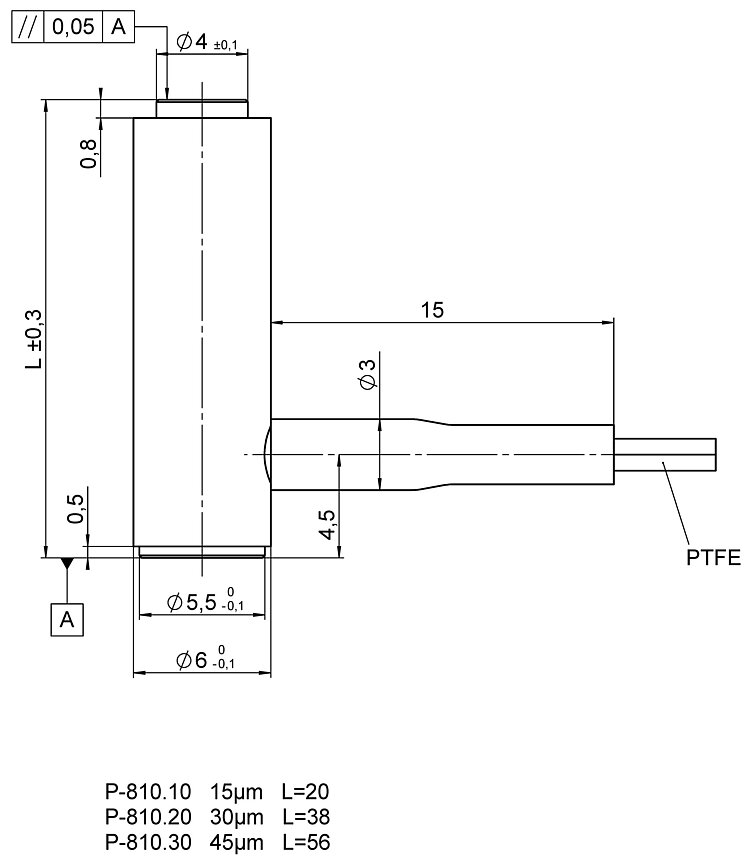

P-810, Abmessungen in mm. Spannungsanschluss über PTFE-isolierte Anschlusslitzen (Länge: 0,1 m).

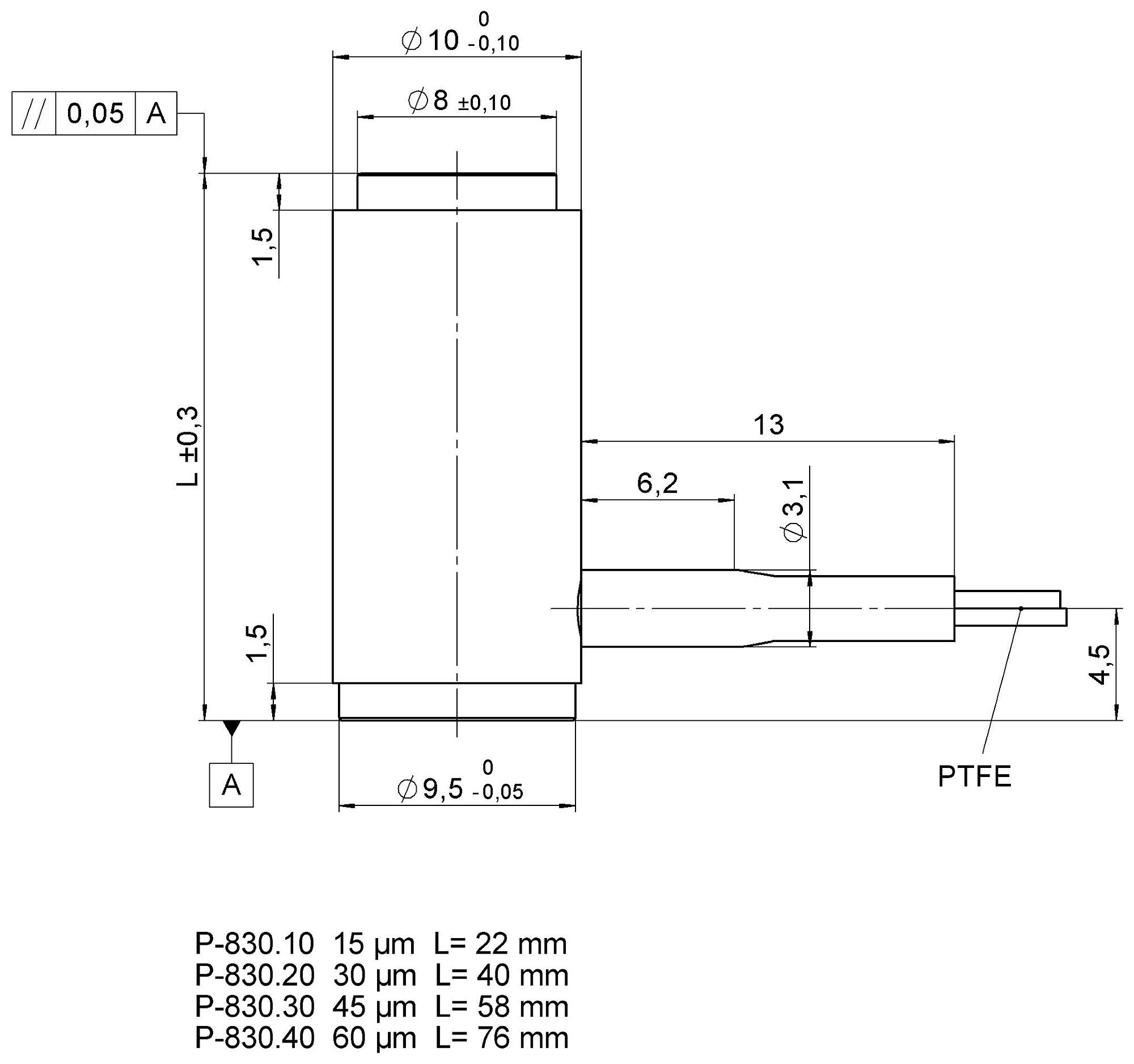

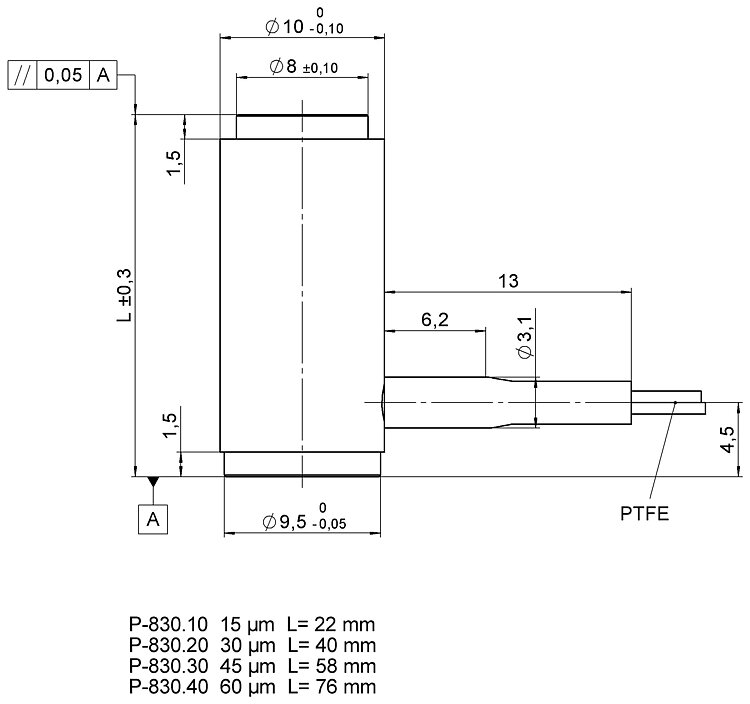

P-830, Abmessungen in mm. Spannungsanschluss über PTFE-isolierte Anschlusslitzen (Länge: 0,1 m).

Überlegene Lebensdauer dank PICMA® Piezoaktoren
Stellweg bis 60 µm
Druckbelastbarkeit bis 1000 N
Zugbelastbarkeit bis 5 N
µs-Ansprechzeit
Sub-nm-Auflösung

Statische und dynamische Präzisionspositionierung
Faserpositionierung
Lasertuning
Patch-Clamp
Nanotechnologie

Die patentierten PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.

Download Datenblatt Zu den Spezifikationen

Datenblatt

Datenblatt P-810 • P-830

Version / Datum

2019-10-21

Version / Datum

2019-10-21

Version / Datum

2018-06-14

Dokumentsprache

Download

pdf - 206 KB

Download

pdf - 208 KB

Download

pdf - 641 KB

	P-810.10	P-810.20	P-810.30	P-830.10	P-830.20	P-830.30	P-830.40	Einheit	Toleranz
Stellweg bei 0 bis 100 V	15	30	45	15	30	45	60	µm	±20 %
Auflösung*	0,15	0,3	0,45	0,15	0,3	0,45	0,6	nm
Statische Großsignalsteifigkeit**	14	7	4	57	27	19	15	N/µm	±20 %
Druckbelastbarkeit	50	50	50	1000	1000	1000	1000	N
Zugbelastbarkeit	1	1	1	5	5	5	5	N
Elektrische Kapazität	0,3	0,7	1	1,5	3	4,5	6	µF	±20 %
Resonanzfrequenz f₀ (unbelastet)	22	15	12	23	14	10	8,5	kHz	±20 %
Betriebstemperaturbereich	-20 bis 80	-20 bis 80	-20 bis 80	-20 bis 80	-20 bis 80	-20 bis 80	-20 bis 80	°C
Masse	4	6	8	10	16	21	27	g	±5 %
Länge L	20	38	56	22	40	58	76	mm	±0,3
Empfohlene Elektroniken	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-709, E-831	E-503, E-505, E-610, E-617, E-621, E-625, E-663, E-709, E-831

* Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezoaktoren reibungsfrei arbeiten.

** Dynamische Kleinsignalsteifigkeit ca. 30 % höher.

Gehäuse: Unmagnetischer Edelstahl. Endstücke: Edelstahl.

Empfohlene Vorspannung für dynamischen Betrieb: 10 bis 20 MPa.

Alle Angaben beziehen sich auf Raumtemperatur (22 °C ±3 °C).
