PD0xx Runde PICMA® Chip Aktoren

Miniatur Multilayer-Piezoaktoren mit und ohne Innenbohrung

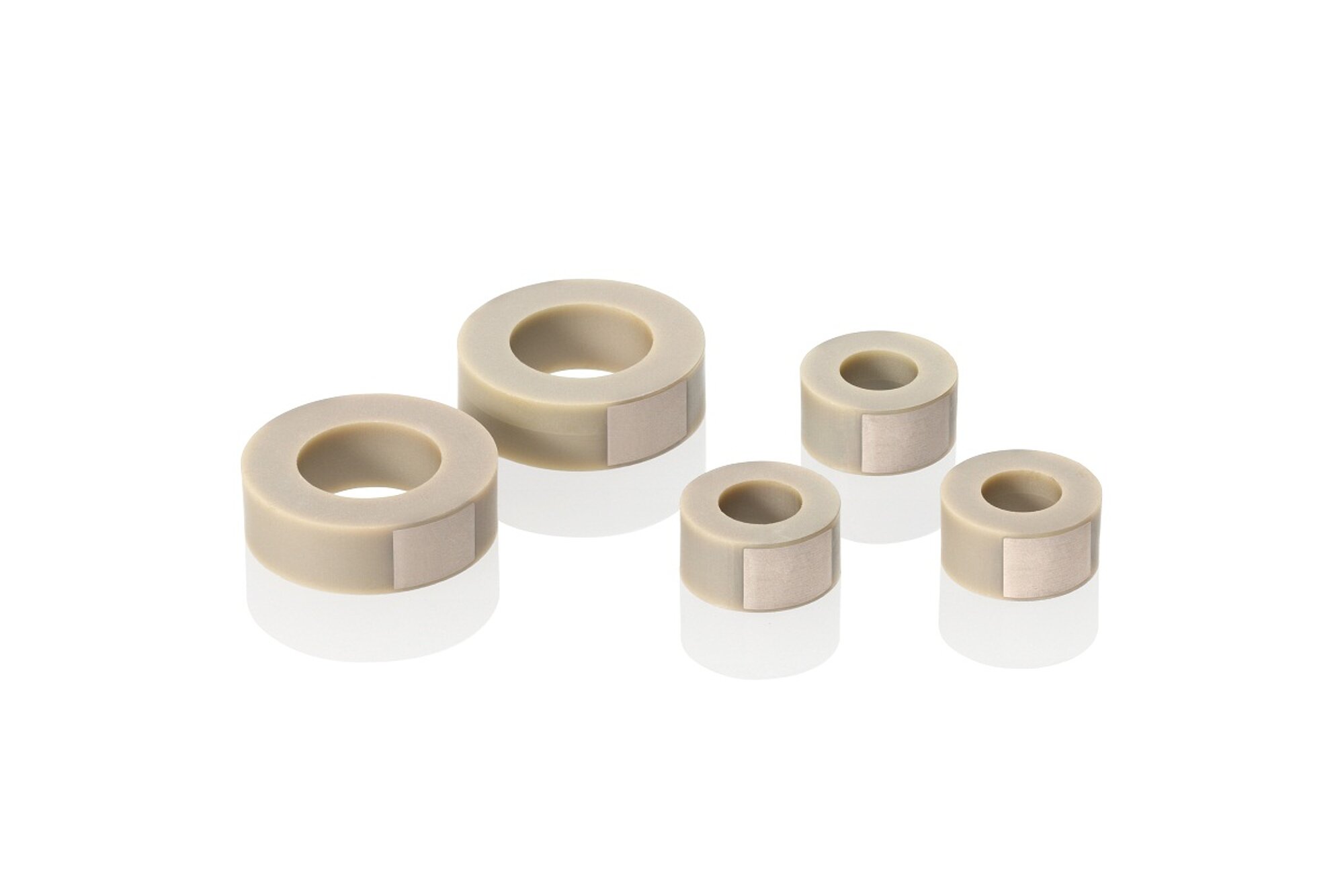

Runde PICMA® Chip Miniatur-Piezoaktoren, Endflächen geläppt.
Überlegene Lebensdauer
Ultrakompakt: ab 5 mm Ø
Ideal für den dynamischen Betrieb
µs-Ansprechzeit
Sub-nm-Auflösung

Spezifikationen

pdf
pdf

PI Datenblatt PD0xx

Runde PICMA® Chip Aktoren miniatur Multilayer-Piezoaktoren mit Innenbohrung
2016-03-23 R2
pdf - 756 KB
pdf - 749 KB

Zeichnungen / Bilder

PI PD0xx

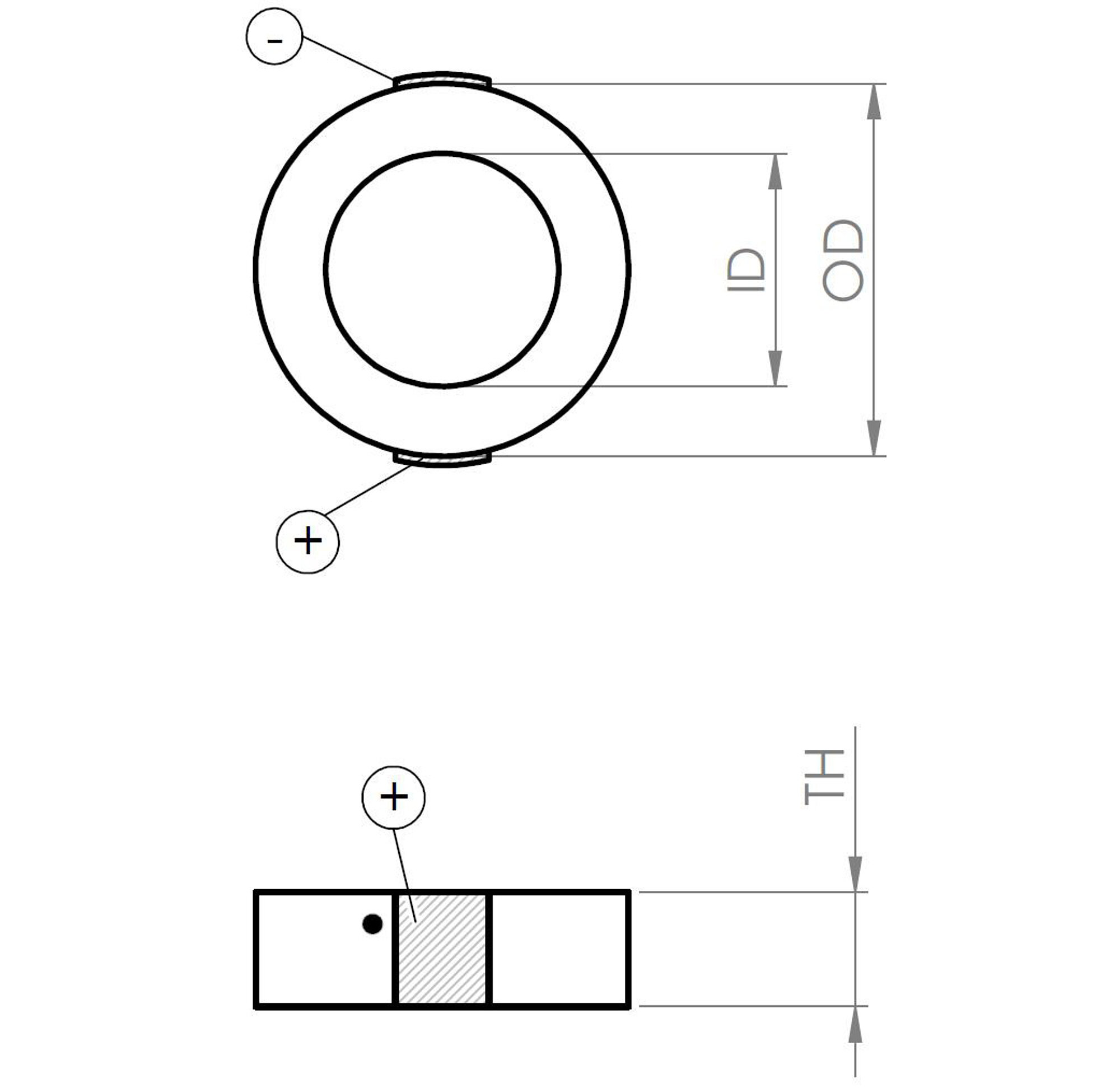

Runder PICMA® Chip Miniatur-Piezoaktor, Endflächen geläppt. OD, ID, TH siehe Datentabelle.

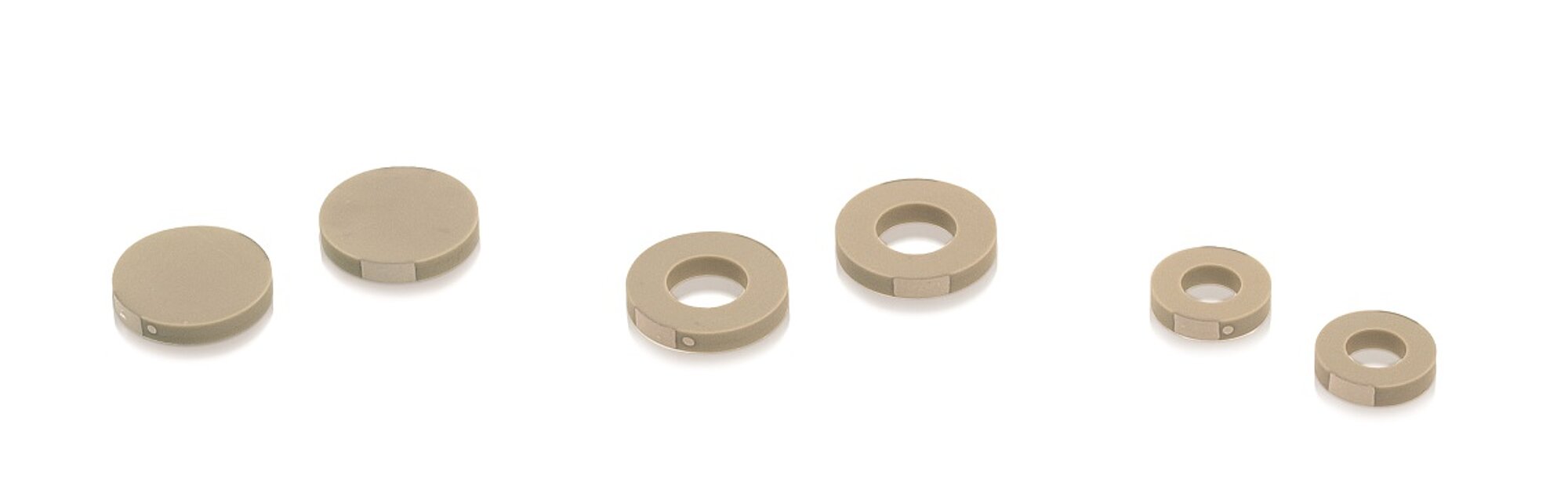

Auf Anfrage können PICMA® Chip Piezoaktoren mit vollkeramisch isolierter Innenbohrung (links) oder mit überschliffenen Keramikendflächen gefertigt werden (rechts)

PICMA® Chip Aktoren, PTFE-isolierte Anschlusslitzen, 100 mm, AWG 32, Ø 0,49 mm

PD050.31
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 2,0 µm Stellweg, OD 5 mm × ID 2,5 mm × TH 2,5 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD080.31
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 2,0 µm Stellweg, OD 8 mm × ID 4,5 mm × TH 2,5 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD120.31
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 2,0 µm Stellweg, OD 12 mm x ID 6 mm x TH 2,5 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD150.31
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 1,8 µm Stellweg, OD 15 mm x ID 9 mm x TH 2 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD160.31
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 2,0 µm Stellweg, OD 16 mm x ID 8 mm x TH 2,5 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD161.31
Runder PICMA® Chip Miniatur-Piezoaktor, 2,3 µm Stellweg, OD 16 mm × TH 2,5 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen

PICMA® Chip Aktoren mit lötbaren Kontakten

PD050.30
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 2,0 µm Stellweg, OD 5 mm × ID 2,5 mm × TH 2,5 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD080.30
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 2,0 µm Stellweg, OD 8 mm × ID 4,5 mm × TH 2,5 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD120.30
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 2,0 µm Stellweg, OD 12 mm x ID 6 mm x TH 2,5 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD150.30
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 1,8 µm Stellweg, OD 15 mm x ID 9 mm x TH 2 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD160.30
Runder PICMA® Chip Miniatur-Piezoaktor mit Innenbohrung, 2,0 µm Stellweg, OD 16 mm x ID 8 mm x TH 2,5 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PD161.30
Runder PICMA® Chip Miniatur-Piezoaktor, 2,3 µm Stellweg, OD 16 mm × TH 2,5 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen

Sonderausführungen auf Anfrage.
