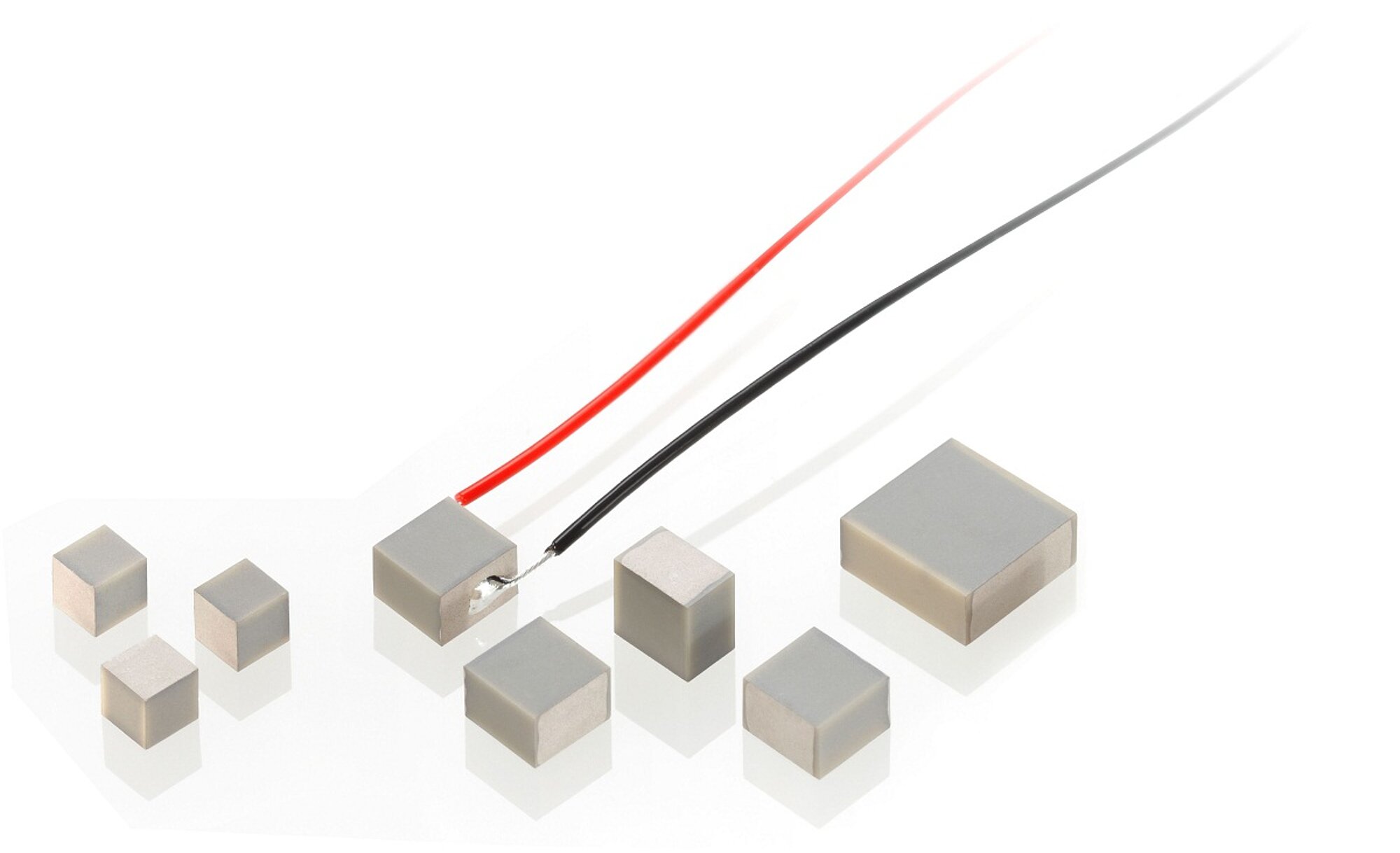

PL0xx PICMA® Chip Aktoren

Miniatur-Multilayer-Piezoaktoren

Überlegene Lebensdauer
Ultrakompakt: Ab 2 mm × 2 mm × 2 mm
Ideal für den dynamischen Betrieb
µs-Ansprechzeit
Sub-nm-Auflösung
UHV-kompatibel bis 10-9 hPa

Piezolinearaktor mit PICMA® Multilayer-Technologie

Betriebsspannung -20 bis 100 V. Keramische Isolierung, polymerfrei. Unempfindlich gegen Luftfeuchtigkeit. UHV-kompatibel bis 10-9 hPa, kein Ausgasen, hohe Ausheiztemperatur. Flexibel durch zahlreiche Ausführungsvarianten. Versionen mit quadratischem, rundem oder ringförmigem Querschnitt.



Mögliche Modifikationen

PTFE-isolierte Anschlusslitzen. Verschiedene Geometrien, Innenbohrung. Überschliffene Keramikendflächen.



Einsatzgebiete

Industrie und Forschung. Für Lasertuning, Mikrodosierung, Life Sciences.



Spezifikationen

Datenblatt PL0xx

Version / Datum
2017-11-02
Version / Datum
2017-11-02
Dokumentsprache
pdf - 658 KB
pdf - 659 KB

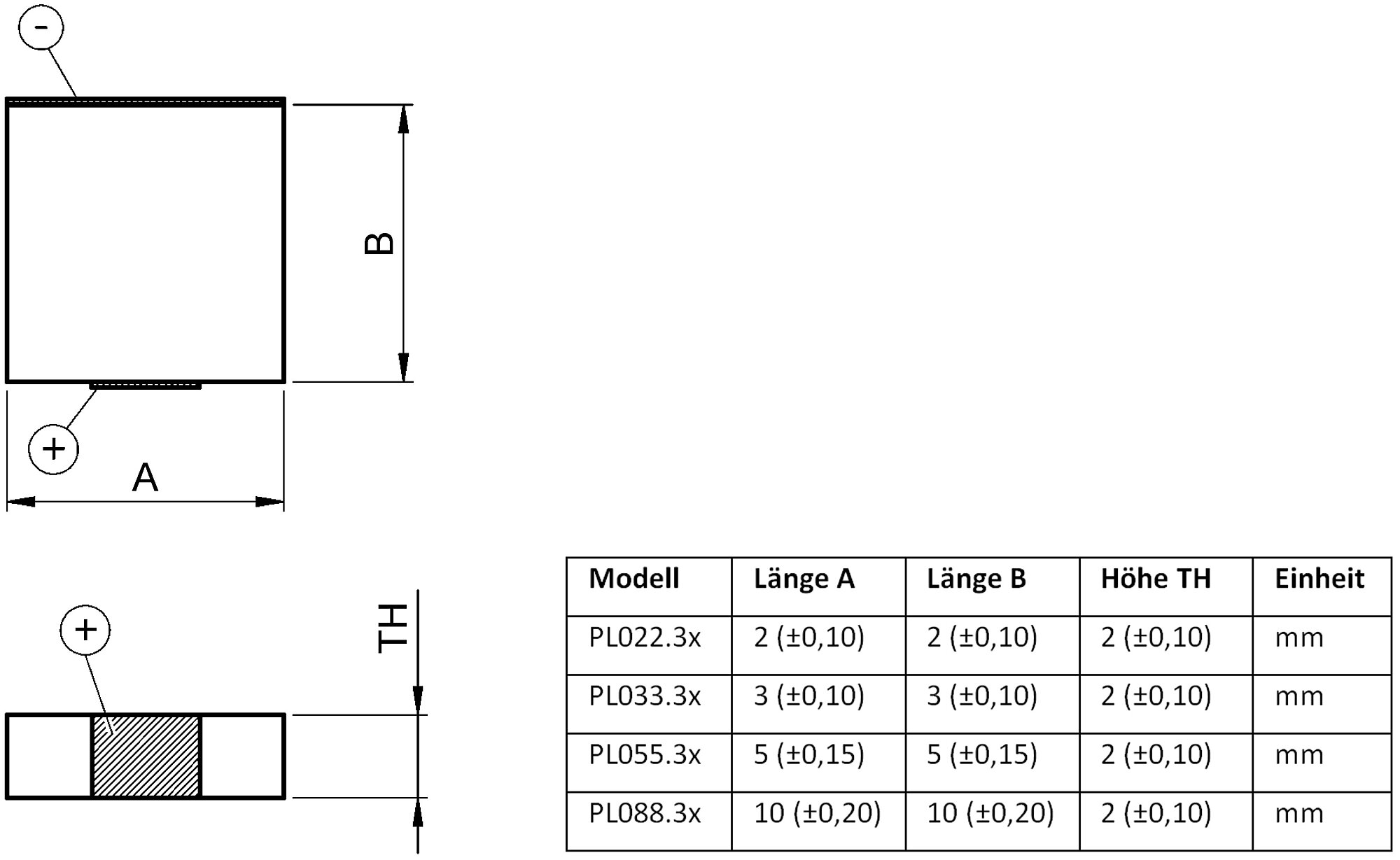

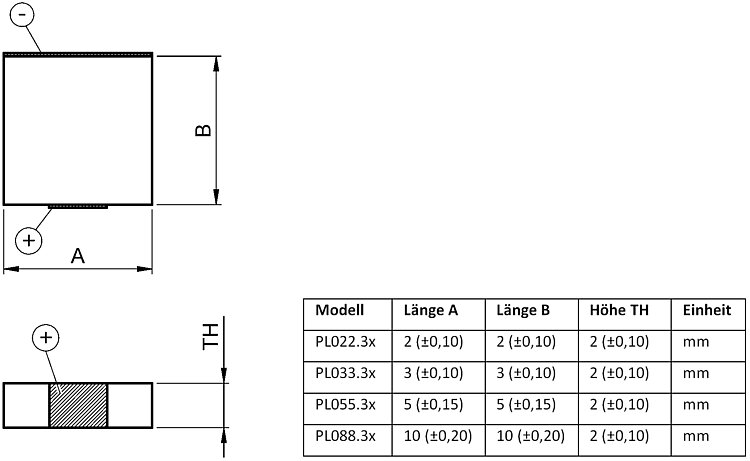

Zeichnungen / Bilder

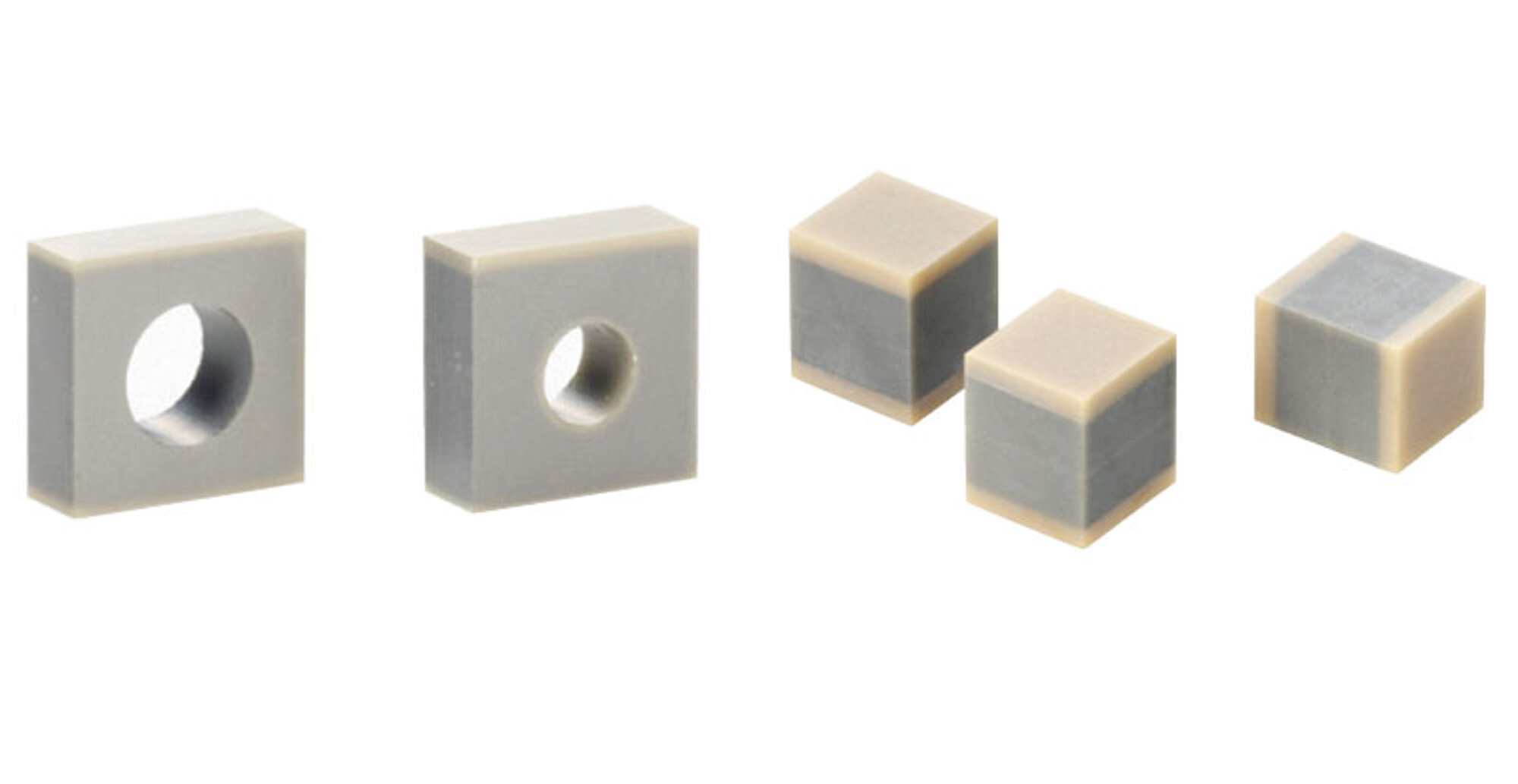

Auf Anfrage können PICMA® Chip Piezoaktoren mit vollkeramisch isolierter Innenbohrung (links) oder mit überschliffenen Keramikendflächen gefertigt werden (rechts)

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

PICMA® Chip Aktoren

PICMA® Chip Aktoren mit PTFE-isolierten Anschlusslitzen

Sonderausführungen auf Anfrage.

Downloads

Datenblatt

Datenblatt PL0xx

Version / Datum
2017-11-02
Version / Datum
2017-11-02
Dokumentsprache
pdf - 658 KB
pdf - 659 KB

Dokumentation

Benutzerhandbuch PZ265

PL022 / PL033 / PL055 / PL088 PICMA® Chip Miniatur-Multilayer-Piezoaktoren; PD161 Runde PICMA® Chip Miniatur-Multilayer-Piezoaktoren; PD050 / PD080 / PD120 / PD150 / PD160 Runde PICMA® Chip Miniatur-Multilayer-Piezoaktoren mit Innenbohrung
Version / Datum
2016-12-09
Version / Datum
2016-12-09
Dokumentsprache
pdf - 2 MB
pdf - 2 MB

Kurzanleitung PZ264EK

PICMA® Multilayer-Piezoaktoren P-080, P-88x, PD0xx, PD410, PL0xx, PL1xx, PICMA® Stack, PICMA® Chip, PICMA® Bender
Version / Datum
2015-07-15
pdf - 826 KB
