Piezoelektrische Materialien

Piezomaterialien auf Basis von Blei-Zirkonat-Titanat (PZT)

PI Ceramic bietet eine breite Auswahl piezoelektrischer Keramikmaterialien auf der Basis von Blei-Zirkonat-Titanat (PZT) und Bariumtitanat an. Die Bezeichnungen "weiche" und "harte" Piezokeramiken beziehen sich auf die Dipol- bzw. Domänenbeweglichkeit und damit auch auf das Polarisations- und Depolarisationsverhalten. Für aktorische Anwendungen kommen ferroelektrisch weiche Piezokeramiken mit niedrigen Umpolfeldstärken zum Einsatz. Ferroelektrisch harte PZT-Materialien werden vorwiegend in Leistungsschallanwendungen eingesetzt. PI Ceramic bietet außerdem bleifreie Piezokeramiken an, die derzeit vor allem als Ultraschallwandler eingesetzt werden, sowie einen kristallinen Aktorwerkstoff.

Für anwendungsspezifische Eigenschaften können Aktoren und Wandler aus Sondermaterialien hergestellt werden, wobei die technische Umsetzung individuell geprüft werden muss.

Die Klassifizierung der Materialeigenschaften erfolgt nach der europäischen Norm EN 50324.

Weiche Piezomaterialien

Ideal für Piezoaktoren und Sensoren

Ferroelektrisch weiche Piezomaterialien lassen sich bereits bei niedrigen Feldstärken relativ leicht polarisieren. Das liegt an der für sie typischen vergleichsweise hohen Domänenbeweglichkeit. Die Vorteile der weichen PZT-Materialien liegen im großen Piezomodul, in mittleren Permittivitäten, hohen induzierbaren Dehnungen und hohen Kopplungsfaktoren.

Anwendungsbereiche

Wichtige Einsatzgebiete für weiche Piezokeramiken sind Aktoren für die Mikro- und Nanopositionierung, Sensoren wie klassische Schwingungsaufnehmer, Ultraschallsender und -empfänger z. B. zur Durchfluss- oder Füllstandsmessung, Objektidentifikation bzw. -überwachung sowie elektroakustische Anwendungen als Schallgeber und Mikrofone, bis hin zum Einsatz als Tonabnehmer an Musikinstrumenten.

Materialeigenschaften und Klassifizierung

PIC151Standardmaterial für Aktoren der Serien PICA Stack/Thru und Piezorohre
MaterialModifiziertes Blei-Zirkonat-Titanat
Eigenschaften Hohe Permittivität, hoher Kopplungsfaktor, hohe piezoelektrische Deformations- bzw. Ladungskonstante, relativ hohe Curie-Temperatur
Geeignet für Aktorik, Ultraschallwandler geringer Leistung, niederfrequente Schallwandler
Klassifizierung nach EN 50324-1600
MIL-Standard DOD-STD-1376AII





PIC255Standardmaterial für PICMA® Stack/Chip, PICMA® Bender und DuraAct Power
MaterialModifiziertes Blei-Zirkonat-Titanat
EigenschaftenSehr hohe Curie-Temperatur, moderate Permittivität, hoher Kopplungsfaktor, hohe Deformations- bzw. Ladungskonstante, niedriger mechanischer Gütefaktor, niedriger Temperaturkoeffizient, relativ hohe Umpolfeldstärke (>1 kV/mm)
Geeignet fürAktoranwendungen bei dynamischen Einsatzbedingungen und hohen Umgebungstemperaturen, Ultraschallwandler mit geringer Leistung, nichtresonante Breitbandsysteme, Kraft- und Schallsensoren
Klassifizierung nach EN 50324-1200
MIL-Standard DOD-STD-1376AII





PIC155
MaterialModifiziertes Blei-Zirkonat-Titanat
EigenschaftenSehr hohe Curie-Temperatur, moderate Permittivität, niedriger mechanischer Gütefaktor, niedriger Temperaturkoeffizient, hohe Empfindlichkeit (g-Konstanten)
Geeignet fürAnwendungen, die eine hohe g-Konstante (piezoelektrische Spannungskonstante) erfordern, z.B. für Mikrophone und Schwingungsaufnehmer mit Vorverstärker, Schwingungsmessungen bei tiefen Frequenzen
Klassifizierung nach EN 50324-1200
MIL-Standard DOD-STD-1376AII





PIC153Material für Sonderaktoren der Serien PICA Stack/Thru und für geklebte Biegeaktoren
MaterialModifiziertes Blei-Zirkonat-Titanat
EigenschaftenExtrem hohe Werte für Permittivität und Kopplungsfaktor, hohe Deformations- bzw. Ladungskonstante, Curie-Temperatur ca. 185 °C
Geeignet fürHydrophone, Wandler in der medizinischen Diagnostik, Aktorik
Klassifizierung nach EN 50324-1600
MIL-Standard DOD-STD-1376AVI





PIC152
MaterialModifiziertes Blei-Zirkonat-Titanat
EigenschaftenSpeziell niedriger Temperaturkoeffizient der Permittivität
Geeignet fürKraft- und Beschleunigungsaufnehmer
Klassifizierung nach EN 50324-1200
MIL-Standard DOD-STD-1376AII





Virtuelle Messestände

Entdecken Sie inspirierende Anwendungen auf unseren virtuellen Messeständen!

Learn more

Harte Piezomaterialien

Leistungsstarkes Material für Ultraschallwandler

Ferroelektrische harte PZT-Materialien können hohen elektrischen und mechanischen Belastungen standhalten. Ihre Eigenschaften ändern sich dabei nur wenig.

Die Vorteile dieser Materialien liegen in der relativ niedrigen Permittivität, großen piezoelektrischen Kopplungsfaktoren, hohen mechanischen Güten und sehr guter Stabilität bei hohen mechanischen Belastungen und Betriebsfeldstärken. Niedrige dielektrische Verluste ermöglichen den Dauereinsatz im Resonanzbetrieb mit nur geringer Eigenerwärmung des Bauteils.

Anwendungsbereiche

Vor allem Leistungsschallanwendungen profitieren von den Eigenschaften harter Piezomaterialien. Einsatzgebiete sind z.B. die Ultraschallreinigung (typischerweise kHz-Frequenzbereich), die Materialbearbeitung (Ultraschallschweißen, -bonden, -bohren, usw.), Ultraschallprozessoren (z.B. zum Dispergieren flüssiger Medien), der medizinische Bereich (Ultraschall-Zahnsteinentfernung, chirurgische Instrumente usw.) und auch die Sonartechnik.



Materialeigenschaften und Klassifizierung

PIC181
MaterialModifiziertes Blei-Zirkonat-Titanat
EigenschaftenExtrem hoher mechanischer Gütefaktor, gute Temperatur- und Zeitkonstanz der dielektrischen und elastischen Werte
Geeignet fürLeistungsschallanwendungen, Anwendungen im Resonanzbetrieb
Klassifizierung nach EN 50324-1100
MIL-Standard DOD-STD-1376AI





PIC184
MaterialModifiziertes Blei-Zirkonat-Titanat
EigenschaftenHohe elektromechanische Kopplung, moderat hohe Gütewerte, ausgezeichnete mechanische und elektrische Belastbarkeit
Geeignet fürLeistungsschallanwendungen, Hydroakustik, Sonartechnik

Klassifizierung nach EN 50324-1

100
MIL-Standard DOD-STD-1376AI





PIC144
MaterialModifiziertes Blei-Zirkonat-Titanat
EigenschaftenHohe elektromechanische Kopplung, hohe Gütewerte, ausgezeichnete mechanische und elektrische Belastbarkeit, hohe Druckfestigkeit
Geeignet fürLeistungsschallanwendungen, Hydroakustik, Sonartechnik
Klassifizierung nach EN 50324-1100
MIL-Standard DOD-STD-1376AI





PIC241
MaterialModifiziertes Blei-Zirkonat-Titanat
EigenschaftenHoher mechanischer Gütefaktor, höhere Permittivität im Vergleich zu PIC181
Geeignet fürLeistungsschallanwendungen, Piezomotorantriebe
Klassifizierung nach EN 50324-1100
MIL-Standard DOD-STD-1376AI





PIC300
MaterialModifiziertes Blei-Zirkonat-Titanat
EigenschaftenSehr hohe Curie-Temperatur
Geeignet fürAnwendungen bei Temperaturen bis 250 °C (kurzzeitig bis 300 °C)
Klassifizierung nach EN 50324-1100
MIL-Standard DOD-STD-1376AI





Bleifreie piezoelektrische Materialien

PI Ceramic stellt bleifreie Piezokeramiken aus der Laborfertigung zur Verfügung. Die Materialien basieren auf Bismut-Natrium-Titanat (BNT) und zeigen sehr ähnliche Eigenschaften wie Bariumtitanat-Werkstoffe. Die Werkstoffe sind für Ultraschallwandler im MHz-Bereich sowie für Sonar- und Hydrophonanwendungen geeignet.

Werkstoffdaten

Datenblatt

Werkstoffdaten

Version / Datum
2023-07
pdf - 106 KB
Version / Datum
2023-07
pdf - 105 KB

Temperaturabhängigkeit der Koeffizienten

Temperaturgang der Kapazität C

Temperaturgang der Resonanzfrequenz der Längsschwingung fs

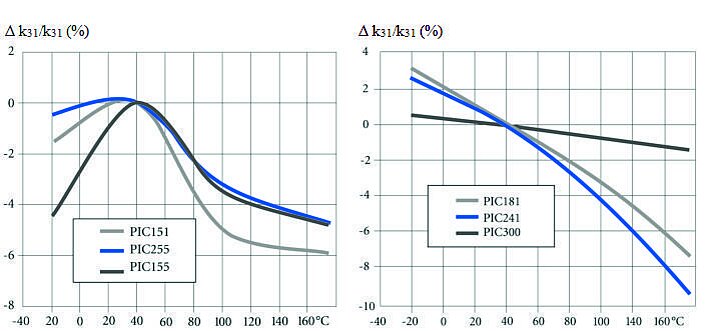

Temperaturgang des Kopplungsfaktors der Längsschwingung k31

Temperaturgang der piezoelektrischen Ladungskonstante d31

Spezifische Eigenschaften

Thermische Eigenschaften am Beispiel der PZT-Keramik PIC255

Die thermische Dehnung zeigt in Polungsrichtung und senkrecht zur Polungsachse unterschiedliches Verhalten.

Nicht gepolte Piezokeramik ist isotrop. Der Ausdehnungskoeffizient ist annähernd linear mit einem Temperaturkoeffizienten (TK) von ca. 2 × 10-6 / K.

Die Vorzugsorientierung der Domänen in einem gepolten PZT-Körper führt zur Anisotropie und ist Ursache für das unterschiedliche Wärme-Ausdehnungsverhalten.

Der Einfluss von aufeinander folgenden Temperatureinwirkungen ist in der Anwendung zu beachten. Speziell im ersten Temperaturzyklus können große Änderungen im Verlauf auftreten.

Abhängig vom Werkstoff können die Verläufe stark von den dargestellten abweichen.

MaterialartPI CeramicFirma AFirma BFirma CFirma DFirma EFirma FFirma G
Weich-PZTPIC151Sonox P515600PZT5J-seriesNCE56K500
Weich-PZTPIC152Sonox P502NCE53PZ23
Weich-PZTPIC153855Sonox P535700PZT5H1, PZT5H2NCE55PZ29K550
Weich-PZTPIC155
Weich-PZTPIC254Sonox P504
Weich-PZTPIC255850Sonox P55500PZT5A-seriesNCE51, NCE51fPZ27, P188K350
Hart-PZTPIC144840Sonox P45400PZT400NCE40, NCE41PZ26, P762K270
Hart-PZTPIC181880Sonox P8, P885800PZT800 seriesNCE80, NCE81PZ28, P189K278
Hart-PZTPIC184840Sonox P45400PZT400 seriesNCE40PZ26, P762K270
Hart-PZTPIC300Sonox P6
