Miniaturisierte Scheiben

Miniaturisierte Scheiben

Anwendungsbereiche

  • Minimalinvasive medizinische Instrumente
  • Gezielte Wirkstoffabgabe

Angebot / Bestellung

Kundenspezifische Ausführungen auf Anfrage

  • Diverse Elektrodendesigns, z. B. Laserstrukturierung
  • Dickenabhängige Einstellung der Frequenz
  • Kontaktierung, z.B. mit Lackdraht

Spezifikationen

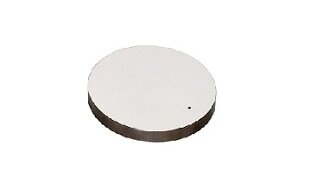

Piezokeramische Scheiben mini
MaterialPIC151, PIC255, PIC181
OD [mm]> 1
TH [mm]> 0,1 (20 µm Toleranz möglich)
ElektrodenmaterialienDickschicht: Ag (ab TH 0,2 mm)
PVD-Dünnschicht: CuNi, Au etc.
PI Plates Drawing

OD     Außendurchmesser
TH      Dicke
P        Polungsrichtung



Fordern Sie ein Angebot an

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an.

+49 36604 882-0info@piceramic.com
Zum Anfrageformular

Downloads

Datenblatt

Werkstoffdaten

Version / Datum
2025-08
pdf - 1 MB
Version / Datum
2025-08
pdf - 650 KB
Download
Download

Verwandte Seiten

PI Ceramic Scheiben

Scheiben und Zylinder

Piezoelektrische Scheiben finden vielfältige Anwendung, insbesondere in der Ultraschalltechnik, aber auch in sensorischen und aktorischen Bereichen. Die Auswahl des geeigneten piezokeramischen Materials richtet sich dabei stets nach den spezifischen Anforderungen der jeweiligen Anwendung.
