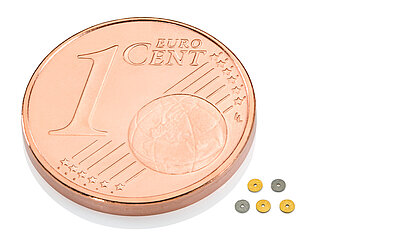

Miniaturisierte Ringe

Anwendungsbereiche

Kundenspezifische Ausführungen auf Anfrage

  • Diverse Elektrodendesigns, z. B. Umkontakt, Laserstrukturierung
  • Dickenabhängige Einstellung der Frequenz
  • Kontaktierung, z.B. mit Lackdraht

Spezifikationen

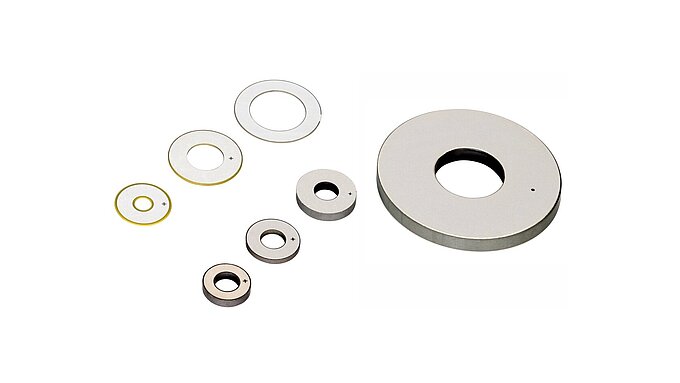

Piezokeramische Ringe mini
MaterialPIC151, PIC255, PIC181
OD [mm]> 1
ID [mm]> 0,2
TH [mm]Bis 0,15 (20 µm Toleranz möglich)
ElektrodenmaterialienDickschicht: Ag (ab TH 0,2 mm)
PVD-Dünnschicht: CuNi, Au etc.

OD   Outer diameter
ID     Inner diameter
TH    Thickness
P      Polarization direction
