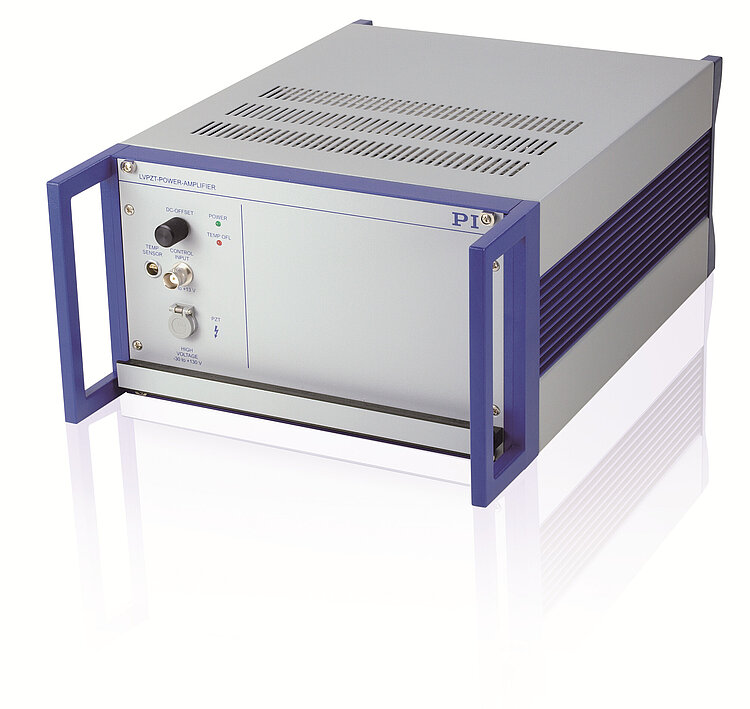

E-618 Hochleistungs-Piezoverstärker / Servocontroller

Hohe Ströme, hochdynamisch

Spitzenstrom 20 A
Anstiegszeiten im Bereich von Mikrosekunden
Bandbreite 15 kHz für hochdynamische Anwendungen
Schutz vor thermischer Überlast der Piezoaktoren mit Temperatursensor

Beschreibung

Piezoverstärkermodul für besonders schnelle Anstiegszeiten

Hoher Spitzenstrom, 0,8 A Dauerstrom. Hohe Bandbreite für hohe Dynamik. Geeignet für PICMA®-Piezoaktoren mit Sonderkontakten. Ausgangsspannung -30 bis 130 V. Analoge Ansteuerung. Auswertung eines Temperatursensors schützt den Piezoaktor vor Überhitzung.

Erweiterbar zum Servocontroller

Optionales Regelmodul E-509 für DMS-Sensoren. Optionales 24-Bit Schnittstellenmodul E-517 mit Funktionsgenerator, Datenrekorder, Display, digitalen Schnittstellen. Optionales Zubehör: NI LabVIEW-Treibersatz E-500.ACD für D/A-Wandlerkarten von National Instruments

Einsatzgebiete

  • Schnelle Schaltanwendungen in Ventilen oder Pumpen
  • Mikrostrukturuntersuchungen
  • Aktive Schwingungsdämpfung

Spezifikationen

Datenblatt E-618

Version / Datum
2018-04-11
Version / Datum
2018-04-11
Dokumentsprache
pdf - 354 KB
pdf - 355 KB

Zeichnungen / Bilder

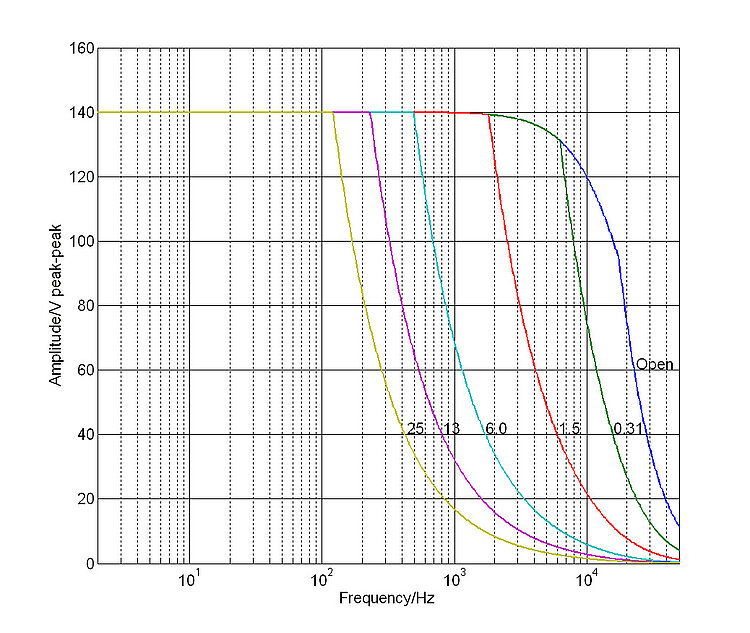

E-618.10: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

Downloads

Datenblatt

Datenblatt E-618

Version / Datum
2018-04-11
Version / Datum
2018-04-11
Dokumentsprache
pdf - 354 KB
pdf - 355 KB

Dokumentation

Benutzerhandbuch PZ221

E-618 Hochleistungs-Piezoverstärker / Servocontroller
Version / Datum
2010-06-23
Dokumentsprache Englisch
pdf - 629 KB
