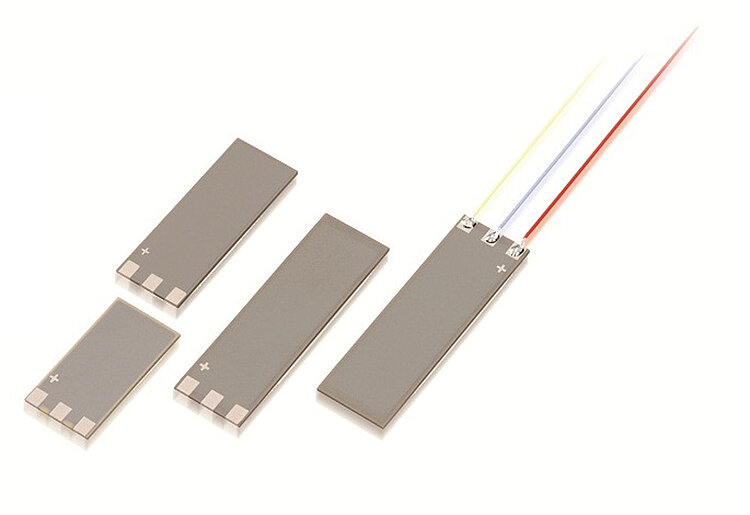

PL112 – PL140 PICMA® Bender

Vollkeramische Biegeaktoren mit großem Hub

Auslenkung bis 2 mm
ms-Ansprechzeit
nm-Auflösung
Niedrige Betriebsspannung
Betriebstemperatur bis zu 150 °C
UHV-kompatibel bis 10-9 hPa

PICMA® Multilayer-Biegeelemente mit hoher Zuverlässigkeit

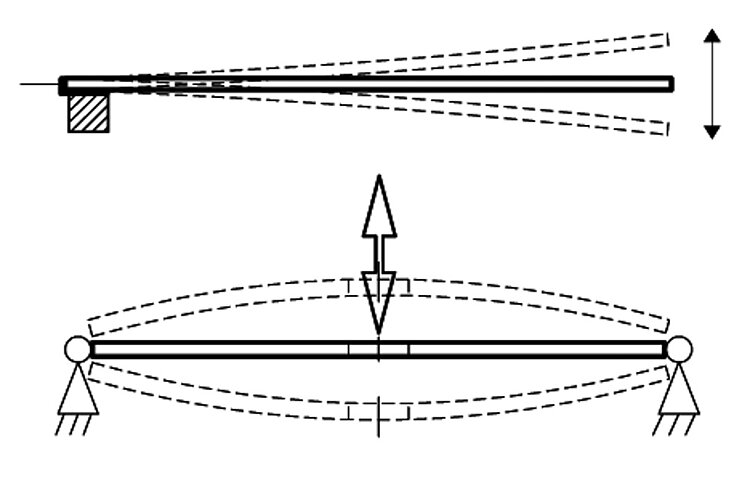

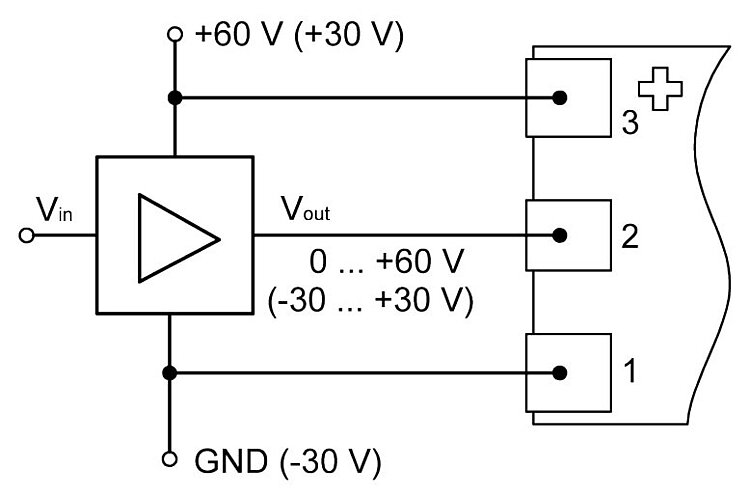

Betriebsspannung 0 bis 60 V. Bidirektionale Auslenkung, bimorpher Aufbau. Keramische Isolierung, polymerfrei. UHV-kompatibel bis 10-9 hPa, kein Ausgasen, hohe Ausheiztemperatur. Zuverlässig auch unter extremen Bedingungen.

Einsatzgebiete

Industrie und Forschung, Vakuum. Für Medizintechnik, Lasertechnik, Sensorik, Automatisierung, pneumatische Ventile.

Spezifikationen

pdf
pdf
pdf

Datenblatt PL112

2017-08-31
2017-08-31
2017-08-21
pdf - 923 KB
pdf - 924 KB
pdf - 667 KB
PICMA® Bender Aktoren
PL112.10
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PL122.10

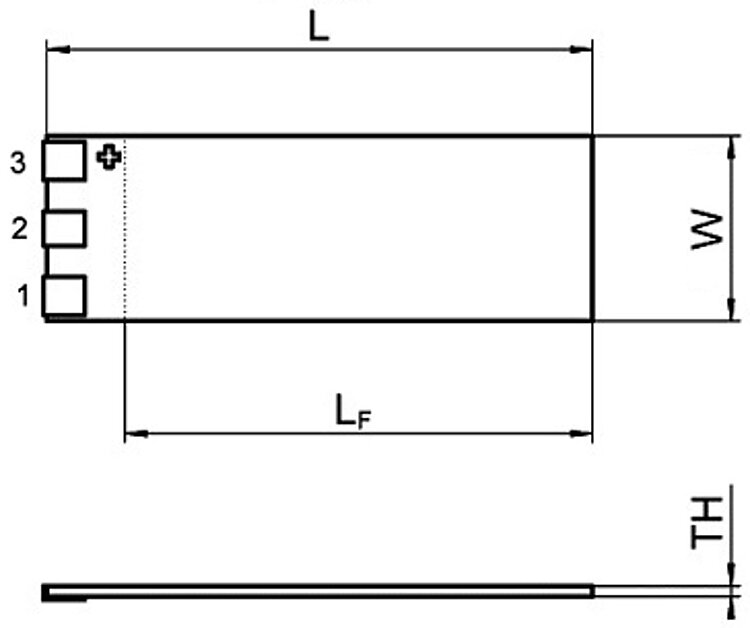

PICMA® Multilayer-Piezobiegeaktor, 620 µm Stellweg, 25 mm × 9,60 mm × 0,67 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PL127.10
PICMA® Multilayer-Piezobiegeaktor, 900 µm Stellweg, 31 mm × 9,60 mm × 0,67 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PL128.10
PICMA® Multilayer-Piezobiegeaktor, 900 µm Stellweg, 36 mm × 6,15 mm × 0,67 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PL140.10
PICMA® Multilayer-Piezobiegeaktor, 2000 µm Stellweg, 45 mm × 11,00 mm × 0,55 mm
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen

PICMA® Bender Aktoren mit PTFE-isolierten Anschlusslitzen

PL112.11
PICMA® Multilayer-Piezobiegeaktor, 200 µm Stellweg, 18 mm × 9,60 mm × 0,67 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PL122.11
PICMA® Multilayer-Piezobiegeaktor, 620 µm Stellweg, 25 mm × 9,60 mm × 0,67 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PL127.11
PICMA® Multilayer-Piezobiegeaktor, 900 µm Stellweg, 31 mm × 9,60 mm × 0,67 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PL128.11
PICMA® Multilayer-Piezobiegeaktor, 900 µm Stellweg, 36 mm × 6,15 mm × 0,67 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen
PL140.11
PICMA® Multilayer-Piezobiegeaktor, 2000 µm Stellweg, 45 mm × 11,00 mm × 0,55 mm, Anschlusslitzen
In den Warenkorb In den Warenkorb
Im Warenkorb Aus dem Warenkorb entfernen

Sonderausführungen und andere Spezifikationen auf Anfrage.

Downloads

Datenblatt

pdf
pdf
pdf

Datenblatt PL112

2017-08-31
2017-08-31
2017-08-21
pdf - 923 KB
pdf - 924 KB
pdf - 667 KB

Dokumentation

pdf

Benutzerhandbuch PL1XT0001

PL112, PL122, PL127, PL128, PL140 PICMA® Multilayer-Biegeaktoren
2017-02-20
Englisch
pdf - 406 KB

3-D-Modelle

zip

PL112 - PL140 STEP

Englisch
zip - 22 KB
