Picoactuator® Piezokristall

Mehrachsen- und Piezolinearaktoren

Die Bewegung der Picoactuator® ist hochlinear und nahezu hysteresefrei. Dadurch kann auch bidirektional wiederholbar positioniert werden, auch ohne eine zusätzliche Positionsmessung und Regelung. Das macht die Picoactuator® Technologie ideal für hochdynamische Scanbewegungen bei geringem elektrischem Leistungsbedarf.

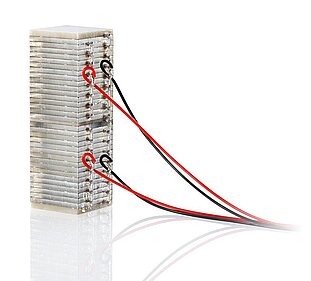

Picoactuator® Piezoaktoren sind als Longitudinal- und Scheraktoren konfigurierbar, wodurch ein Aufbau besonders kompakter Mehrachsenaktoren möglich ist. Die Aktoren basieren auf einem speziellen bleifreien, einkristallinen Material, welches eine hochlineare, hysteresefreie Kennlinie bei allerdings kleinen piezoelektrischen Koeffizienten ermöglicht. Das kristalline Material erlaubt Bauhöhen bis 20 mm und maximale Stellwege bis ±3 µm. Die Ansteuerspannung beträgt -500 bis +500 V.

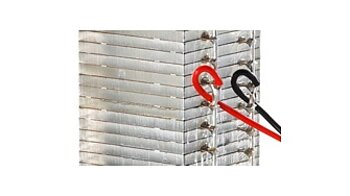

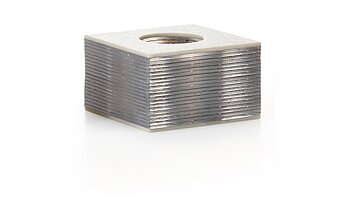

P-405 Picoactuator®

Mehrachs-Aktoren mit hochlinearer Auslenkung

  • Bleifreies, kristallines Aktormaterial
  • Hohe Dynamik
  • Ideal für den Betrieb ohne Positionsregelung
  • Geringer elektrischer Leistungsbedarf
  • Minimale Längentoleranzen

Modifikationen

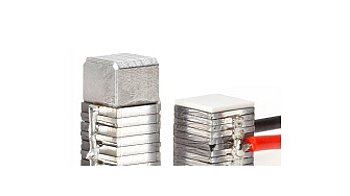

Picoactuator® Stapelaktoren werden in unterschiedlichen Formen hergestellt. Je nach Anwendungsfall können sie zusätzlich mit angepassten keramischen oder metallischen Endstücken, zusätzlicher Umhüllung, Temperatursensoren usw. konfektioniert werden. Auf Wunsch modifizieren wir gerne.

Anwendungen und Märkte

  • Hochdynamische, ungeregelte Scanbewegung
  • Klinische Forschung
  • Kompensation von Querbewegungen bei Nanopositioniersystemen ("out-of-plane" / "out-of-line")
  • Diagnostik
  • Mikroskopie
  • Therapieanwendungen

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Ceramic Vertriebsingenieur.
