P-405 Picoactuator®

Mehrachs-Aktoren mit hochlinearer Auslenkung

PI P-405
Bleifreies, kristallines Aktormaterial
Hohe Dynamik
Ideal für den Betrieb ohne Positionsregelung
Geringer elektrischer Leistungsbedarf
Minimale Längentoleranzen

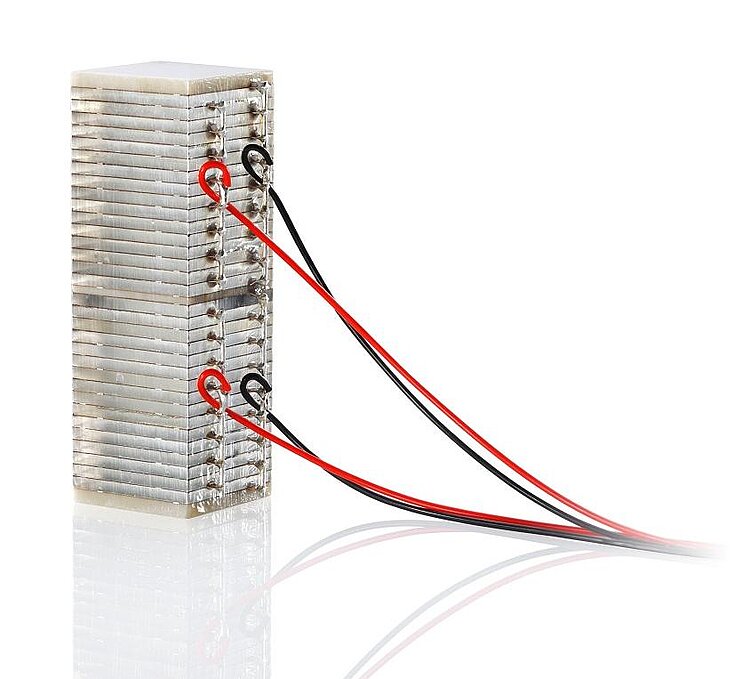

Aktor in Stapelbauweise

Betriebsspannung bipolar bis ±500 V. Nahezu hysteresefreie Auslenkung (<0,2 %). Kein Kriechen. Picoactuator® sind als Longitudinal- und Scheraktoren konfigurierbar bis zu Höhen von 20 mm und maximalen Stellwegen von ±1,5 µm

Technologie

Picoactuator® Longitudinal- und Scheraktoren bestehen aus kristallinem piezoelektrischem Material. Die spezifische Auslenkung liegt für Scheraktoren bei ±0,02 % der Aktorlänge und für longitudinale Piezoaktoren bei ±0,01 %. Im Vergleich zu Piezoaktoren aus Blei-Zirkonat-Titanat (PZT) ist dieser Wert 10-mal geringer. Die Bewegung ist hochlinear und nahezu hysteresefrei.

Mögliche Modifikationen

    UHV-kompatibel bis 10-9 hPa
  • Innenbohrung
  • Kopfstücke

Einsatzgebiete

Industrie und Forschung. Vakuum. Für hochdynamische, ungeregelte Scananwendungen, Kompensation von ungewollten Querbewegungen bei Nanopositioniersystemen ("out-of-plane", "out-of-line")

Spezifikationen

Datenblatt P-405

Version / Datum
2016-07-19
Version / Datum
2016-07-19
Dokumentsprache
pdf - 812 KB
pdf - 931 KB

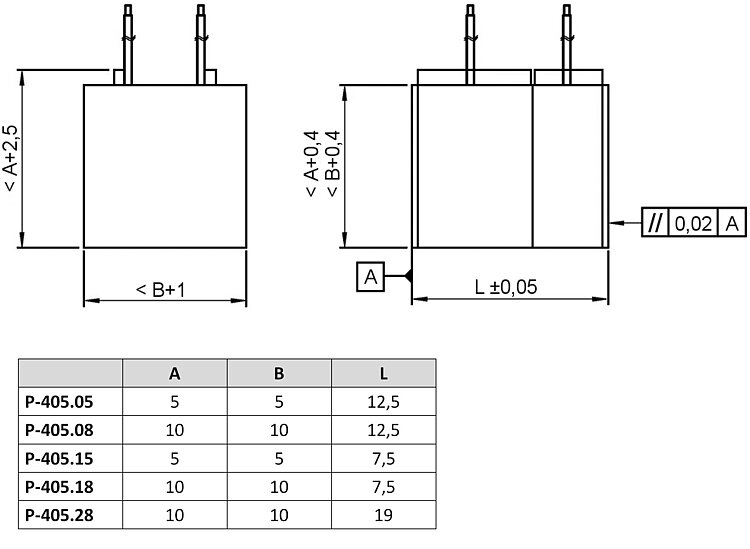

Zeichnungen / Bilder

Picoactuatoren® sind in verschiedenen Konfigurationen herstellbar
PI P-405

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

Sonderausführungen auf Anfrage.
