Hohe Auflösung und einfache Integration: Robuste und langlebige Lineartische für die Industrie

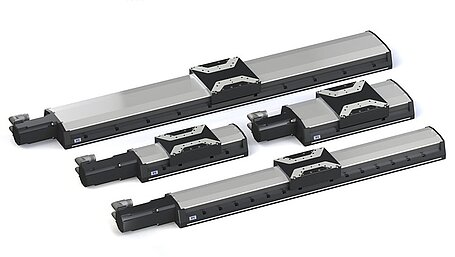

Laserbearbeitung, Elektronikfertigung, optische Inspektion, aber auch viele andere Automatisierungslösungen verlangen nach dynamischen, präzisen und gleichzeitig langlebigen Positioniersystemen, die sich auch möglichst einfach in die Maschinen integrieren lassen. Physik Instrumente (PI) hat deshalb das Produktportfolio für industrielle Positionierlösungen um die Lineartische L-412 und L-417 erweitert.

Die einzelnen Typen der Serie unterscheiden sich in den Breiten 116 mm (L-412) und 166 mm (L-417) und eignen sich für Lasten bis 40 kg (L-412) und bis 45 kg (L-417). Die Stellwege beginnen bei 52 mm und reichen bis 813 mm; die maximale Geschwindigkeit beträgt 300 mm/s. Mit einer optionalen Bremse ist auch vertikaler Betrieb möglich.

Treibende Kraft der Tische sind leistungsstarke, energieeffiziente Synchron-Servomotoren, die je nach Ausführungen an Versorgungsspannungen von 75 V bis 320 V arbeiten. Die robusten, langlebigen Motoren positionieren dank hochauflösender Inkremental- oder Absolut-Encoder auf wenige Mikrometer genau, decken große Drehzahlbereiche ab und sind überlastfähig. Hohes Drehmoment und geringe Trägheit sorgen für einen hochdynamischen Betrieb. Der Kabelausgang an den Motoren ist flexibel; das vereinfacht die Kabelpositionierung in der Maschine. Die Antriebsspindel kann direkt von außen nachgeschmiert werden, wodurch die Wartung in schwer zugänglichen Umgebungen vereinfacht wird. Spezielle Abdeckungen verhindern, dass Schmutz oder heiße Partikel in den Tisch eindringen; außerdem sind Spülluft-Anschlüsse vorhanden. In Kombination mit der Abdeckung kann so im Gehäuseinneren Unter- oder Überdruck erzeugt werden. Industriegerechte Steckverbinder mit Bajonettverschlüssen erleichtern die Montage und durch eine speziell bearbeitete Kante lassen sich die Lineartische beim Einbau in die Maschine einfach ausrichten.

Die Ansteuerung können Motion-Controller von ACS übernehmen, einem führenden Hersteller industrieller Steuerungssysteme, der seit 2017 zur PI Gruppe gehört.

Weiterführende Informationen finden Sie unter:

PI YouTube Kanal:

https://youtu.be/4vBJ2ZLRL2A

PI Webseite:

L-412L-417



Über Physik Instrumente (PI)

Das Unternehmen Physik Instrumente (PI) ist für die hohe Qualität seiner Produkte bekannt und nimmt seit vielen Jahren eine Spitzenstellung auf dem Weltmarkt für präzise Positioniertechnik ein. Seit über 40 Jahren entwickelt und fertigt PI Standard- und OEM-Produkte mit Piezo- oder Motorantrieben. Durch die Übernahme der Mehrheitsanteile an ACS Motion Control, einem weltweit führenden Entwickler und Hersteller modularer Motion Controller für mehrachsige und hochpräzise Antriebssysteme hat PI eine wichtige Voraussetzung geschaffen, maßgeschneiderte Komplettsysteme für industrielle Anwendungen mit höchsten Anforderungen an Präzision und Dynamik bedienen zu können. Mit vier Standorten in Deutschland und fünfzehn ausländischen Vertriebs- und Serviceniederlassungen ist die PI Gruppe international vertreten.
