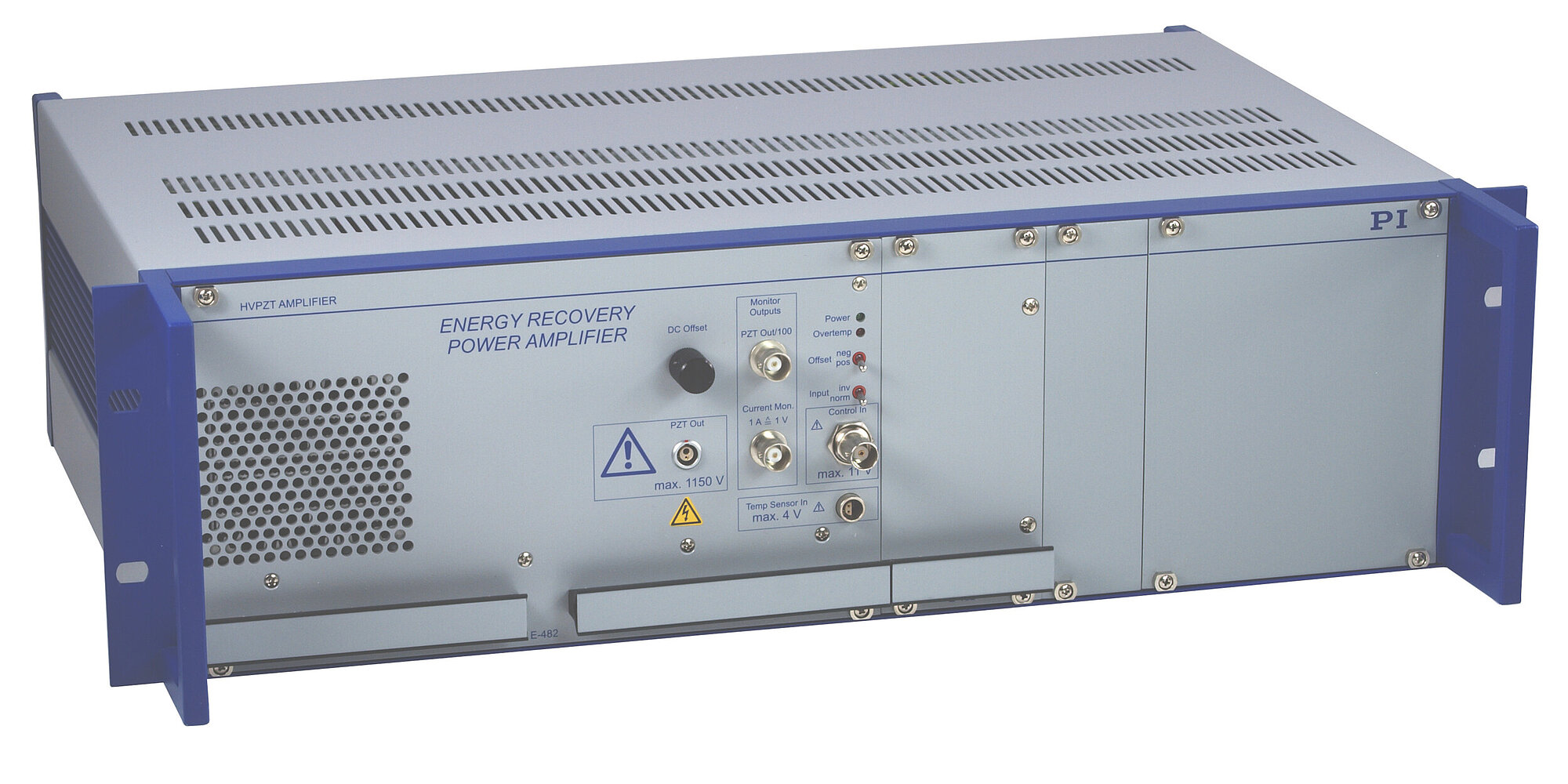

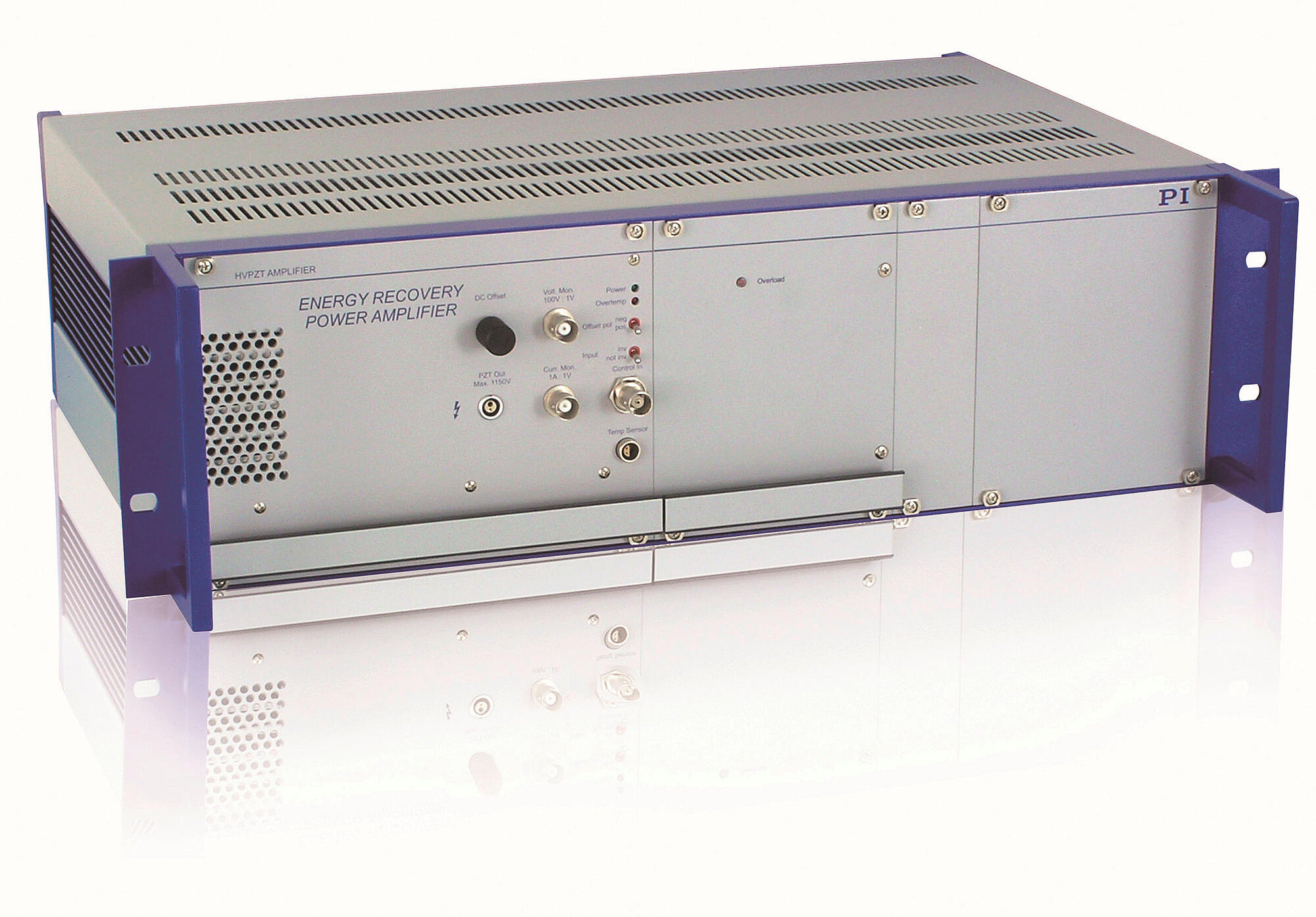

E-482 PICA Hochleistungs-Piezoverstärker / Servocontroller

Hohe Effizienz durch Energierückgewinnung

Spitzenstrom 6 A
Ausgangsspannung bis 1050 V
Integrierte Energierückgewinnung
Auswertung eines Temperatursensors schützt den Piezoaktor vor Überhitzung
Positionsregelung (optional)
Schnittstellen- / Displaymodule (optional)

PICA Hochleistungs-Piezoverstärker

19-Zoll-Tischgerät für den dynamischen Dauerbetrieb von PICA Piezoaktoren mit hohen elektrischen Kapazitäten. Analoge Ansteuerung. Ausgangsspannung bis 1050 V, bipolar einstellbar. 6 A Spitzenstrom, 2 A Dauerstrom.

Energieeinsparung bis 80 % durch geschaltetes Verstärkerprinzip

Geschalteter Verstärker, bei dem die Pulsweite des Ansteuersignals moduliert (PWM) und dadurch die Ausgangsspannung geregelt wird. Eine patentierte Schaltung zur Energierückgewinnung speichert beim Entladen des Piezoaktors einen Teil der zurückfließenden Energie in einem kapazitiven Speicher und stellt sie für den nächsten Ladevorgang wieder zur Verfügung. Der Verstärker erwärmt sich nicht so stark und beeinflusst somit die Anwendung weniger.

Einsatzgebiete

Industrie und Forschung. Aktive Schwingungsdämpfung. Adaptive Mechanik. Präzisionsmechanik/-fertigung. Optik. Metrologie / Messtechnik. Interferometrie. Adaptronik. Schaltanwendungen. Laser-Tuning. Krafterzeugung / Materialtests. Nanotechnologie.

Spezifikationen

Datenblatt E-482

Version / Datum
2018-02-13
Version / Datum
2018-02-13
Version / Datum
2018-03-29
Dokumentsprache
pdf - 327 KB
pdf - 329 KB
pdf - 739 KB

Zeichnungen / Bilder

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.
