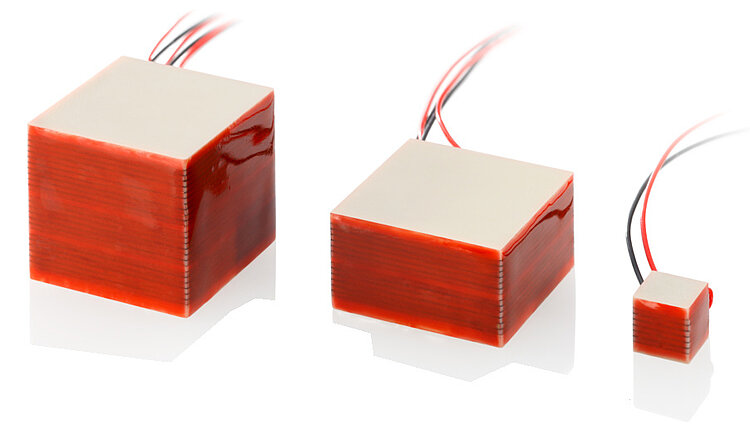

P-111 – P-151 PICA Shear Scheraktoren

Kompakte Mehrachsen-Aktoren

Ein- und mehrachsige Versionen
Stellwege bis 10 × 10 × 10 µm
Sehr zuverlässig: >109 Zyklen
Picometer-Auflösung
Kurze Lieferzeiten

Piezo-Scheraktoren

Betriebsspannung -250 bis 250 V. Laterale Bewegung basiert auf dem piezoelektrischen Schereffekt. Hervorragende dynamische Eigenschaften bei minimalem elektrischem Leistungsbedarf.

Varianten mit Innenbohrung oder für den Einsatz in kryogener Umgebung und UHV bis 10-9 hPa



Mögliche Modifikationen

  • Piezokeramikmaterial
  • Unmagnetische Ausführungen
  • Spannungsbereich, Auslenkung, Lagendicke, Querschnittsabmessung
  • Belastbarkeit, Krafterzeugung
  • Endstücke: flach, sphärisch, Metall, Keramik, Glas, Saphir etc.
  • Verringerte Längentoleranzen



Einsatzgebiete

Industrie und Forschung. Für Scanning-Anwendungen, Mikroskopie, Präzisionsmechanik, Schaltanwendungen



Spezifikationen

Datenblatt P-111 - P-151

Version / Datum
2015-02-02
Version / Datum
2015-02-02
Dokumentsprache
pdf - 911 KB
pdf - 901 KB

Zeichnungen / Bilder

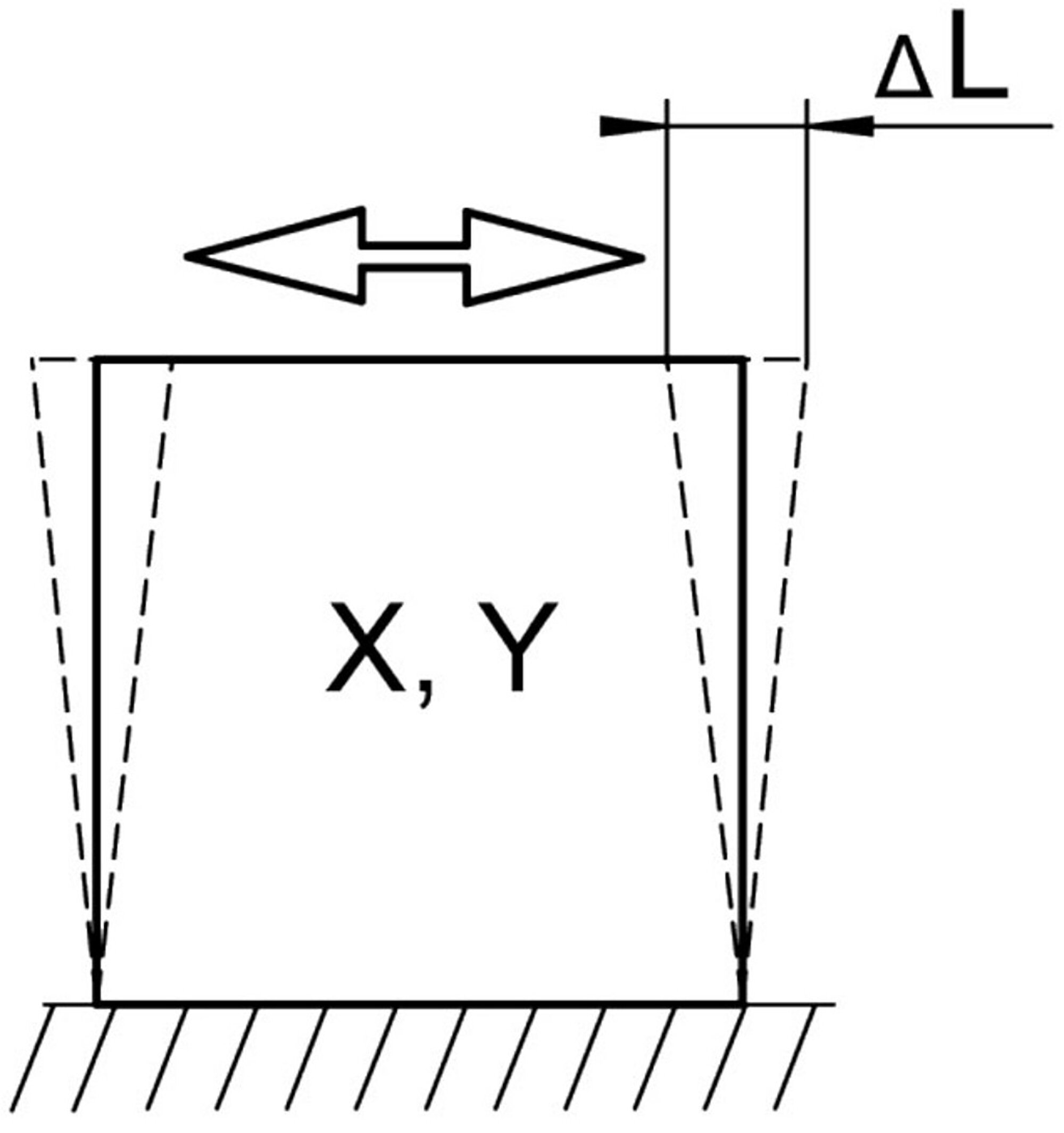

Prinzip der Scherbewegung. L bezeichnet den Stellweg

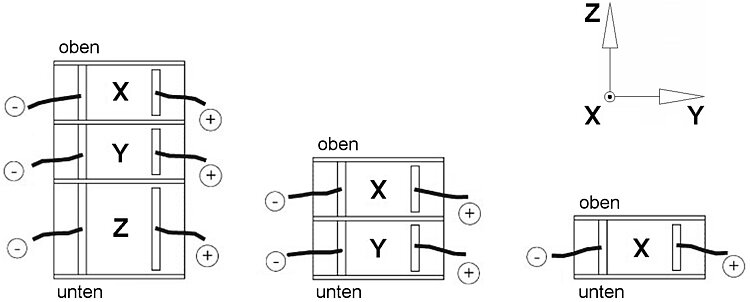

Achsen- und Kabelzuordnung für PICA Shear Aktoren. GND: 0 V, +: ±250 V
PICA Shear Aktoren, A, B, L siehe Datentabelle, Abmessungen in mm. Die Achsen- und Litzenzahl ist vom Typ abhängig.  Links: P-1xx.xx und P-1xx.xxH (mit Innenbohrung), rechts: P-1xx.xxT, * <A+2,5 bei Querschnitt 3 × 3

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

Aktive Achsen X

Aktive Achsen X

Sonderausführungen und andere Spezifikationen auf Anfrage.
