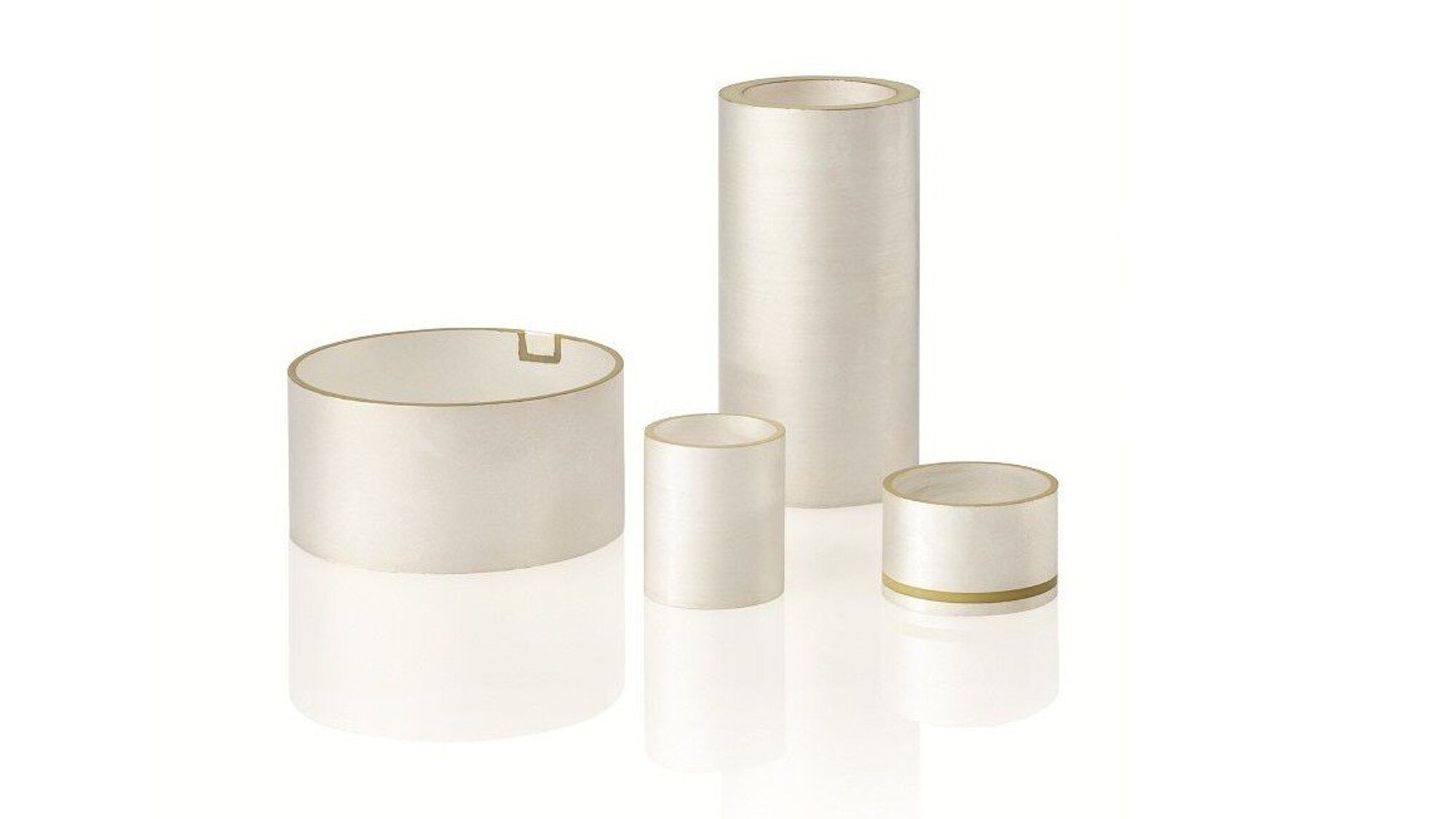

PT120 – PT140 Piezorohre

PT120 – PT140 Piezorohre

Hochdynamischer Betrieb mit geringen Lasten

Radiale und axiale Bewegung
Sub-nm-Auflösung
Ideal für OEM-Anwendungen
Flexibel durch zahlreiche Ausführungsvarianten
Kurze Lieferzeiten

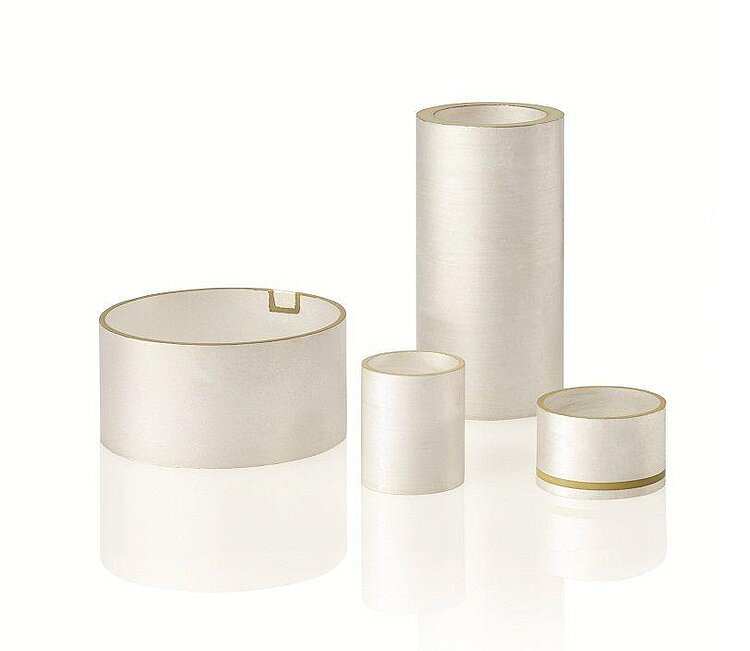

PT Piezo Tube actuators, Abmessungen in mm L, OD, ID siehe Datentabelle

Betriebsspannung bis 1000 V. Axiale und Durchmesserkontraktion, monolithischer piezokeramischer Aktor mit minimalen geometrischen Toleranzen

Materialien
Spannungsbereich, Auslenkung
Toleranzen
Applizierte Sensoren
Erweiterter Temperaturbereich
Segmentierung der Elektroden, Umkontakte, umlaufende Isolierstege
Nichtmagnetisch

Länge L max. 70 mm
Außendurchmesser OD 2 bis 80 mm
Innendurchmesser ID 0,8 bis 74 mm
Min. Wanddicke 0,30 mm

Industrie und Forschung. Für Mikrodosierung, Mikromanipulation

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2015-02-02

pdf - 828 KB

Version / Datum

2015-02-02

pdf - 827 KB

	Abmessungen L × OD × ID	Max. Betriebsspannung	Elektrische Kapazität	Max. axiale Kontraktion	Max. Durchmesserkontraktion
		V	nF	µm	µm
PT120.00	20 mm × 2,2 mm × 1 mm	500	3	5	0,7
PT130.90	30 mm × 3,2 mm × 2,2 mm	500	12	9	0,9
PT130.10	30 mm × 6,35 mm × 5,35 mm	500	18	9	1,8
PT130.20	30 mm × 10 mm × 9 mm	500	36	9	3
PT130.50	30 mm × 20 mm × 18 mm	1000	35	9	6
PT140.70	40 mm × 40 mm × 38 mm	1000	70	15	12

Elektrische Kapazität: gemessen bei 1 V_pp, 1 kHz, RT, Toleranz ±20 %.

Maximale Kontraktion: bei maximaler Betriebsspannung.

Piezokeramik: PIC151.

Innenelektrode positiv. Standard: innen und außen eingebrannte Silberelektroden. Optional: Außenelektrode Dünnfilm (CuNi, Au).

Sonderausführungen auf Anfrage.
