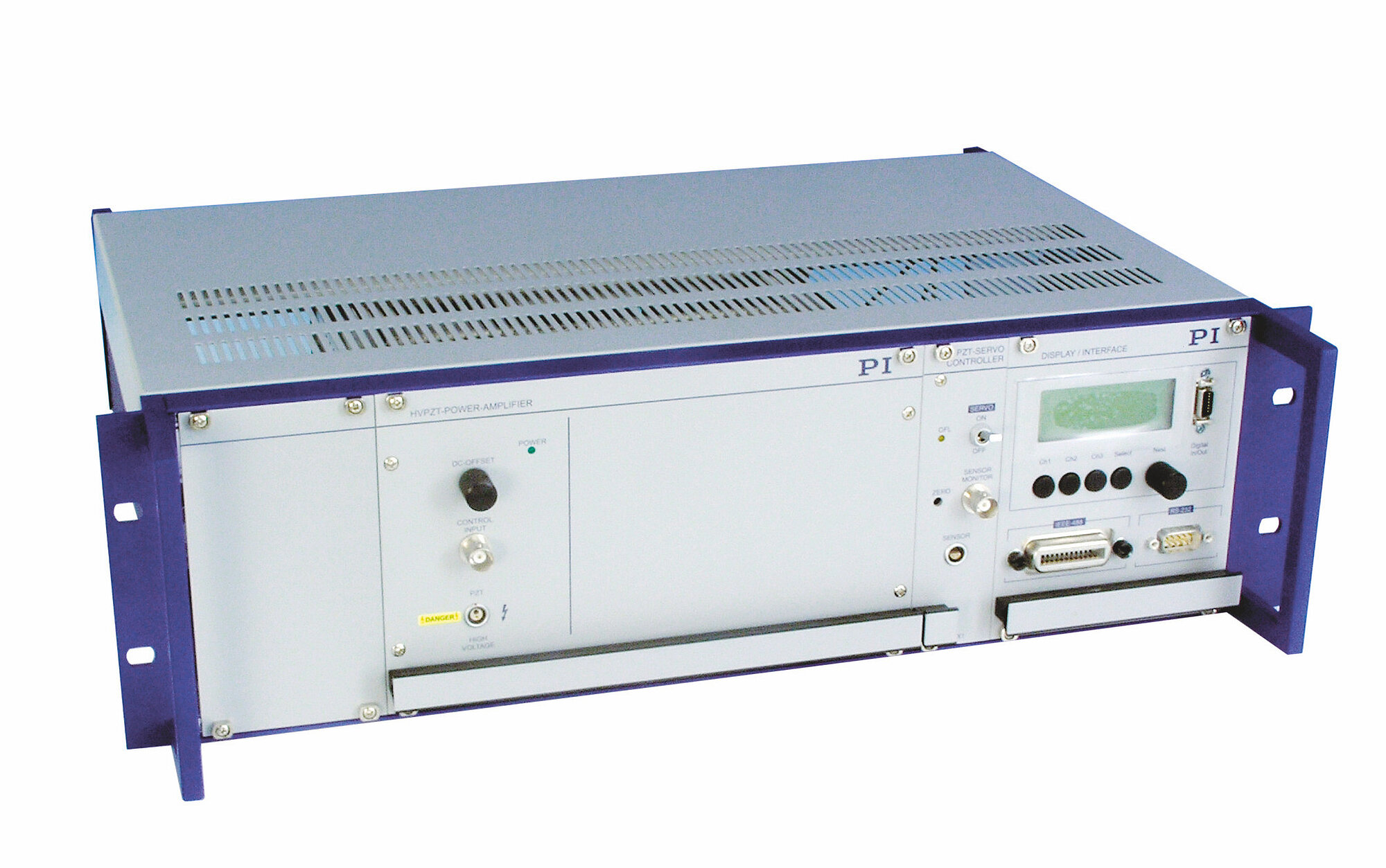

E-470 • E-472 • E-421 PICA Controller

Modularer Hochleistungs-Piezoverstärker / Controller

Modularer Hochleistungs-Piezoverstärker / Controller E-421, E-471
Spitzenleistung 550 W
Ausgangsspannungsbereich 3 bis 1100 V oder bipolar
Positionsregelung (optional)
Schnittstellen- / Displaymodule (optional)


E-470.20 / E-471.20 /
E-472.20 / E-421.00

Einheit

Funktion

Leistungsverstärker für PICA- Hochvoltpiezoaktoren (Servocontroller- und Interfaceoption für E-471)


Verstärker

Ausgangsspannung

Standard: 3 bis 1100

Einstellbar: -260 bis +780-550 bis +550+260 bis -780-3 bis -1100

V

Verstärkerkanäle

1 (E-472: 2)

Dauerausgangsleistung

110

W

Spitzenleistung, <5 ms

550

W

Dauerausgangsstrom

100

mA

Spitzenstrom, <5 ms

500

mA

Bandbreite, Kleinsignal

Statisch bis 3

kHz

Bandbreite, Großsignal

Statisch bis 3

kHz

Restwelligkeit, Rauschen, 0 bis 100 kHz

<25 mVrms

100 (200 nF)

mVrmsmVpp

Strombegrenzung

Kurzschlussfest

Spannungsverstärkung

100 ±1 (Standard), -100 ±1

Eingangswiderstand

100

Eingangsspannungsbereich

Ohne Servo: ±1/100 des gewählten Ausgangsspannungsbereichs

mit Servo: 0 bis 10 V


Schnittstellen und Bedienung

Piezoanschluss

LEMO EGG.0B.701.CJL1173

Analogeingang

BNC-Buchse

DC-Offset-Einstellung

10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung


Umgebung

Betriebsspannung

100 bis 120 oder 220 bis 240 VAC, wählbar (Sicherungswechsel erforderlich)

Betriebstemperaturbereich

5 bis 50 (Leistungsminderung über 40 °C)

°C

Masse

E-470: 5,2

E-471: 7,6

E-472: 10,1

E-421: 2,5

kg

Abmessungen

236 mm × 132 mm × 296 mm + Griffe (E-470) 450 mm × 132 mm × 296 mm + Griffe (E-471, E-472)215 mm × 123 mm × 185 mm (E-421)

Zeichnungen / Bilder

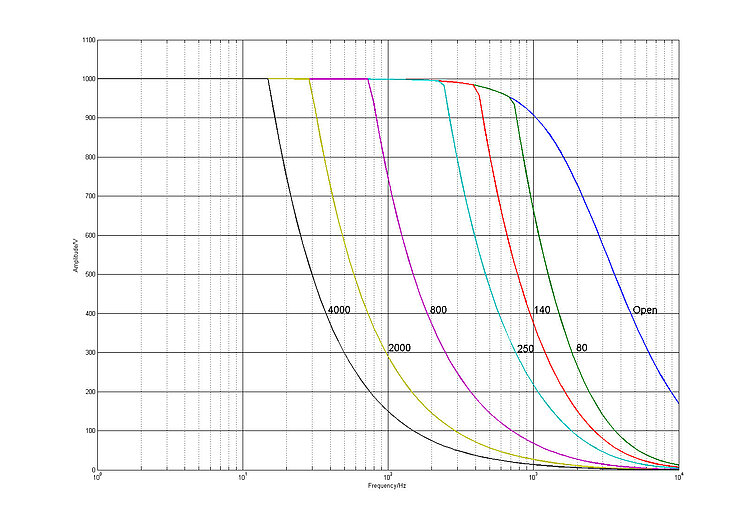

E-421, E-470, E-471, E-472: Aussteuergrenzen mit verschiedenen Piezolasten, Kapazitätswerte in nF
