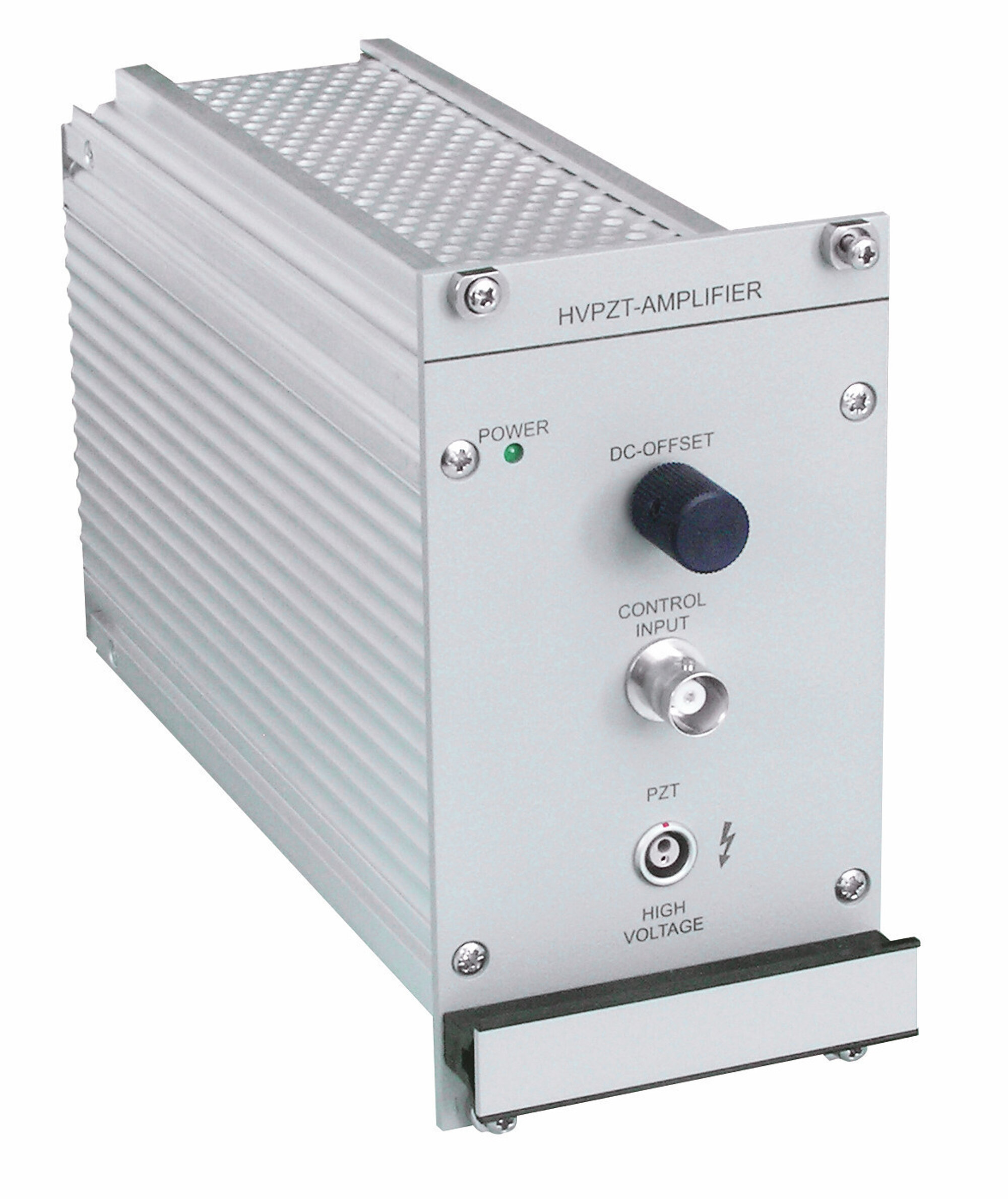

E-508 PICA-Piezoverstärkermodul

Hochleistungsmodul mit 1100 V Spannungshub, Piezocontroller-System E-500

Spitzenleistung bis zu 400 W
Ausgangsspannungsbereich 3 bis ±1100 V oder bipolar
Einschubmodul für E-500 System
Für Schaltanwendungen: Spezialversion E-508.OE
Positionsregelung (optional)
Schnittstellen- / Displaymodule (optional)


E-508.00

E-508.OE

Einheit

Funktion

Leistungsverstärker für PICA Hochvolt-Piezoaktoren

Leistungsverstärker für PICA Hochvolt-Piezoaktoren


Verstärker

Ausgangsspannung

3 bis +1100 (Standard)(-260 bis +780-550 bis +550+260 bis -780-3 bis -1100) (einstellbar)

3 oder -3?

3 bis + 1100 (Standard)(-260 bis +780-550 bis +550+260 bis -780-3 bis -1100) (optional)

V

Verstärkerkanäle

1

1

Dauerausgangsleistung

13

13

W

Spitzenleistung, <5 ms

50

400

W

Dauerausgangsstrom

12

12

mA

Spitzenstrom, <5 ms

50

400

mA

Bandbreite, Kleinsignal

6

10

kHz

Bandbreite, Großsignal

50 (200nF)

50 (200nF)

Hz

Welligkeit, Rauschen,0 bis 100 kHz

5

50 (100nF)

20

200 (100nF)

mVrmsmVpp

Strombegrenzung

Kurzschlussfest

Kurzschlussfest

Spannungsverstärkung

+100 ±1,-100 ±1 (wählbar)

+100 ±1, -100±1 (wählbar)

Eingangssteuerspannung

ohne Servo: ±1/100 des gewählten Ausgangsspannungsbereichs

mit Servo: 0 bis 10 V

ohne Servo: ±1/100 des gewählten Ausgangsspannungsbereichs

mit Servo: 0 bis 10 V

Eingangswiderstand

100

100


Schnittstellen und Bedienung

Piezoausgangsbuchse

LEMO EGG.0B.701.CJL.1173

LEMO EGG.0B.701.CJL.1173

Eingang

BNC

SMB

DC-Offset-Einstellung

10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung


Umgebung

Betriebsspannung

System E-500

System E-500

Betriebstemperaturbereich

5 bis 50 °C (Leistungsminderung über 40 °C)

5 bis 50 °C (Leistungsminderung über 40 °C)

Masse

0,75

0,75

kg

Abmessungen

14 TE / 3 HE

14 TE / 3 HE

Zeichnungen / Bilder

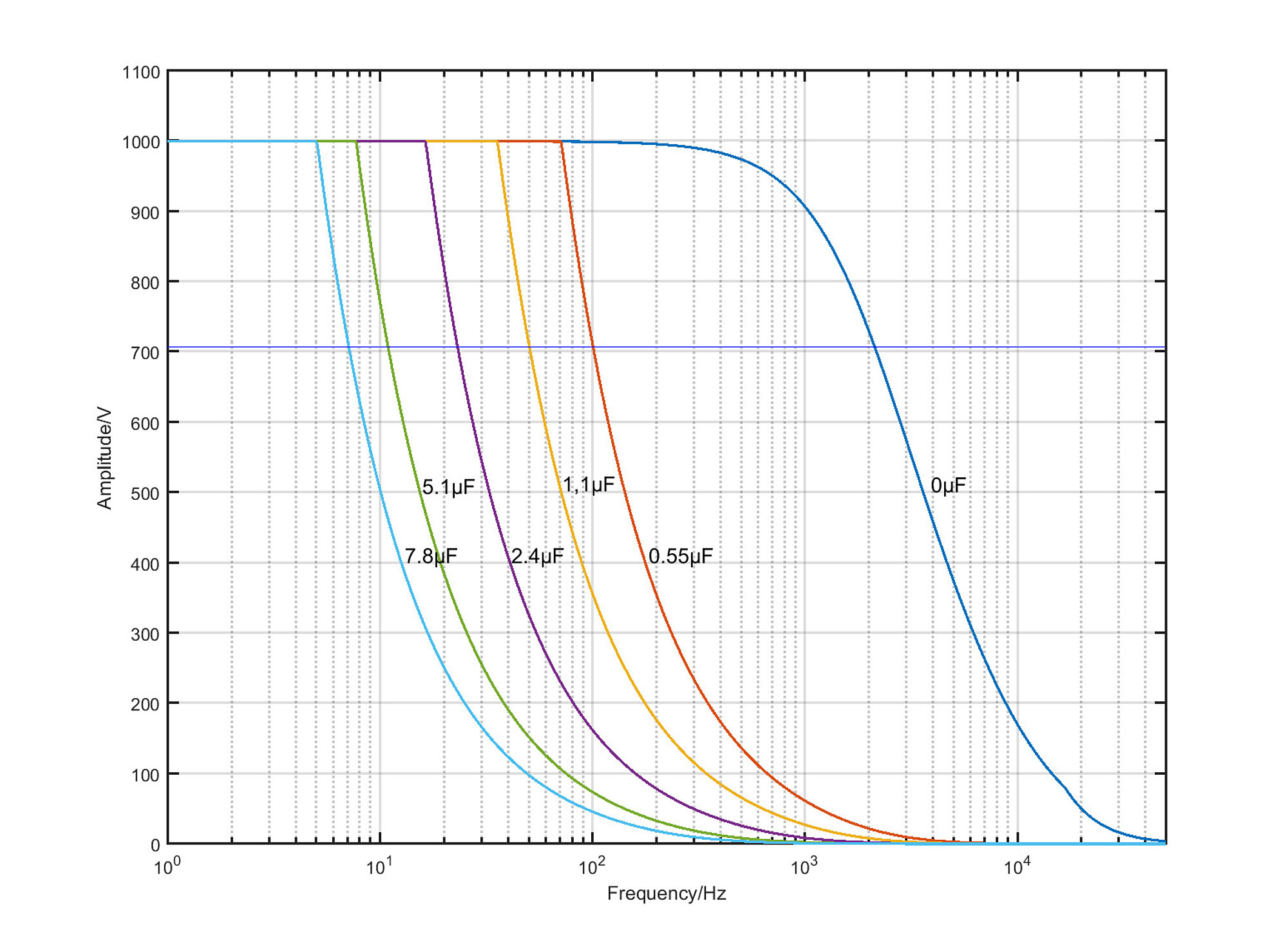

E-508: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in Nanofarad
