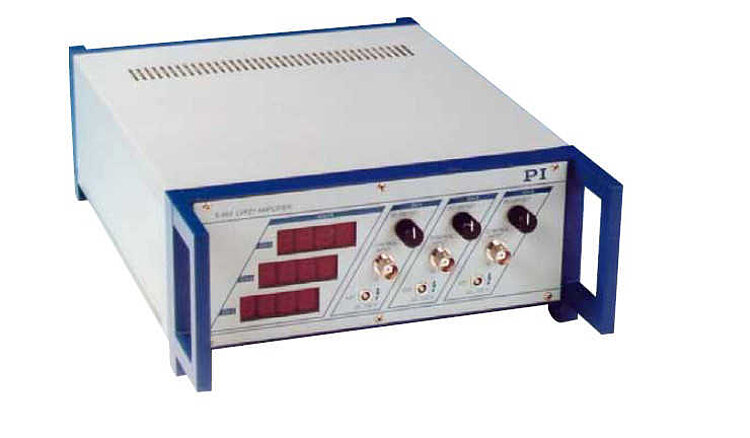

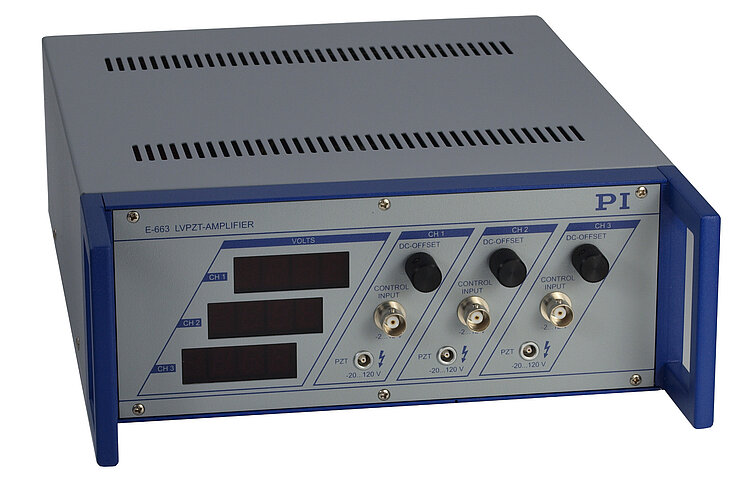

E-663 3-Kanal-Piezoverstärker

Für ungeregelte Piezosysteme und Aktoren ohne Positionssensor

PI E-663.00
3 unabhängige Kanäle
Spitzenleistung 3 × 14 W
3 LED-Displays
Ausgangsspannungsbereich -20 bis 120 V
E-663.00 Toleranz

Funktion

Leistungsverstärker

Kanäle

3

max.


Verstärker

Eingangsspannungsbereich

-2 bis +12 V

Ausgangsspannung

-20 bis +120 V

min.

Spitzenleistung / Kanal

14 W

max.

Dauerausgangsleistung / Kanal

6 W

max.

Spitzenstrom / Kanal

140 mA

<5 ms

Dauerausgangsstrom / Kanal

60 mA

>5 ms

Strombegrenzung

kurzschlussfest

Rauschen, 0 bis 100 kHz

<1 mVrms<10 mVpp

Spannungsverstärkung

10 ±0,1

Eingangsimpedanz

100 kΩ


Schnittstellen und Bedienung

Piezoanschlussbuchse

3 x LEMO ERA.00.250.CTL

Analogeingangsbuchse

3 x BNC

Display und Anzeigen

3 x 3 1/2 -stellig, LED

DC-Offset Einstellung

3 x 10-Gang Potentiometer, addiert 0 bis 10 V zur Eingangsspannung


Umgebung

Betriebstemperaturbereich

5 bis +50 °C

Abmessungen

236 mm x 88 mm x 273 mm + Griffe

Masse

4,6 kg

Betriebsspannung

90-120 / 220-240 VAC, 50-60 Hz (Linearnetzteil)

Leistungsaufnahme

60 W

max.

Zeichnungen / Bilder

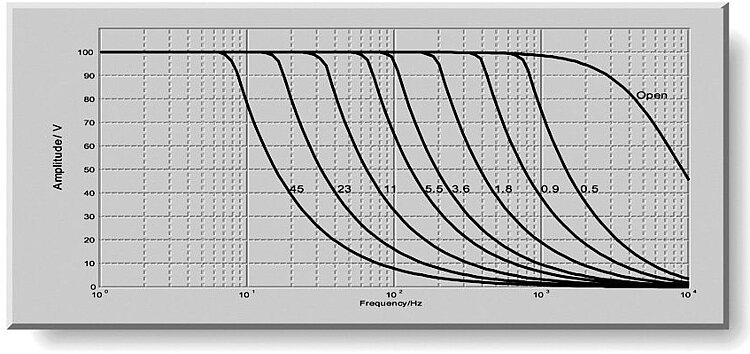

E-663: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

Bestellinformationen

Downloads

Datenblatt

pdf
pdf

PI Datenblatt E-663

3-Kanal-Piezoverstärker für ungeregelte Piezosysteme und Aktoren ohne Positionssensor
---
pdf - 738 KB
pdf - 733 KB

Dokumentation

pdf

Benutzerhandbuch PZ69

E-663 Piezo Amplifier, 3 Channels
2.1.0
Englisch
pdf - 442 KB
