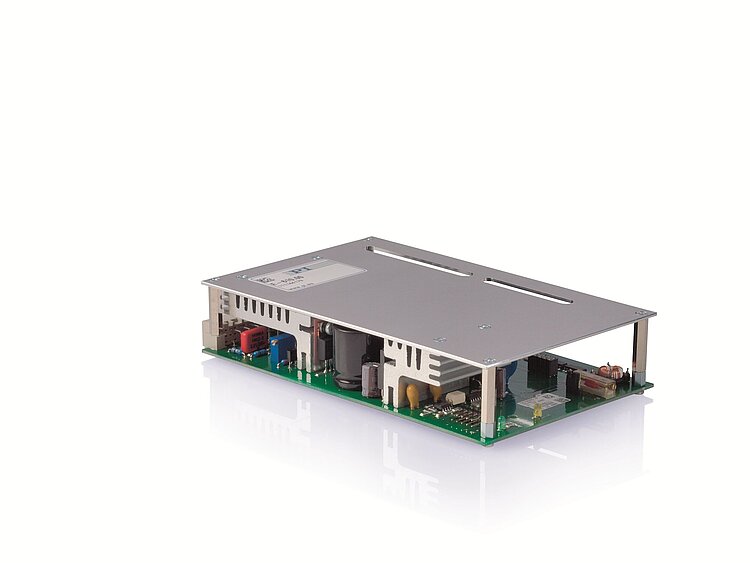

E-610 Piezoverstärker / Servocontroller

1-Kanal-OEM-Modul mit optionaler Positionsregelung

Preisgünstige 1-Kanal-OEM-Lösung
Geregelte und ungeregelte Versionen
Kerbfilter für höhere Bandbreite
Positionsregelung für DMS-, LVDT- und Kapazitivsensoren
Spitzenstrom 140 mA

Angebot / Bestellung

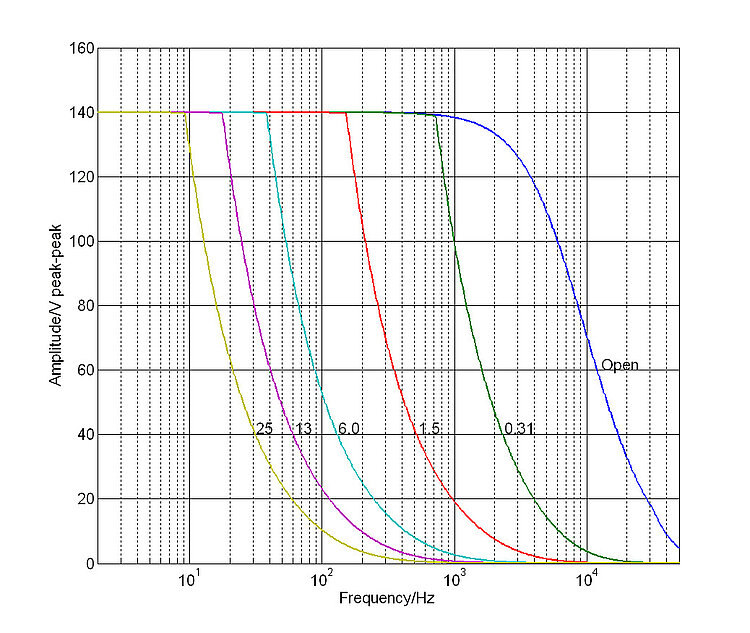

E-610: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

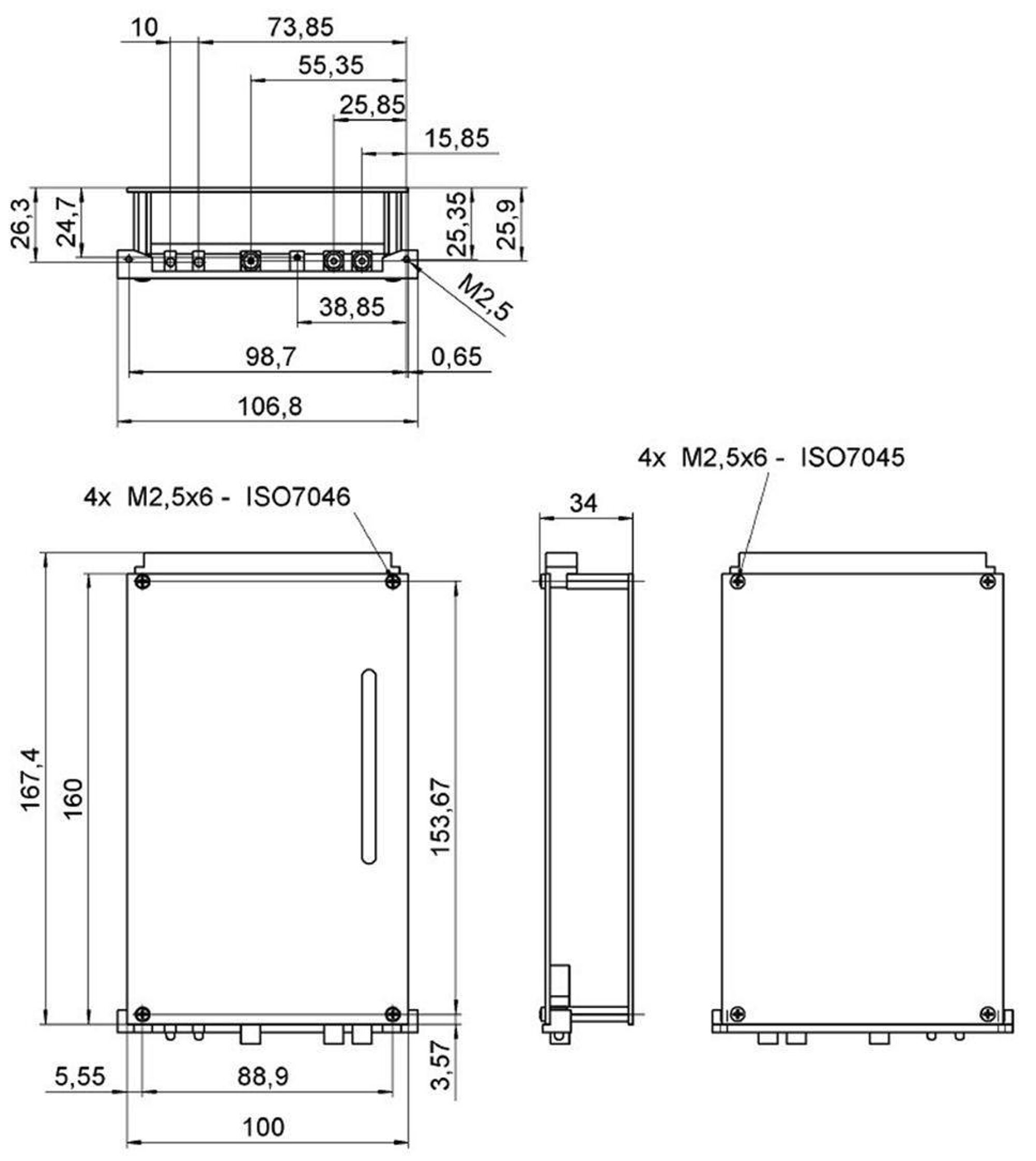

E-610.C0, Abmessungen inmm

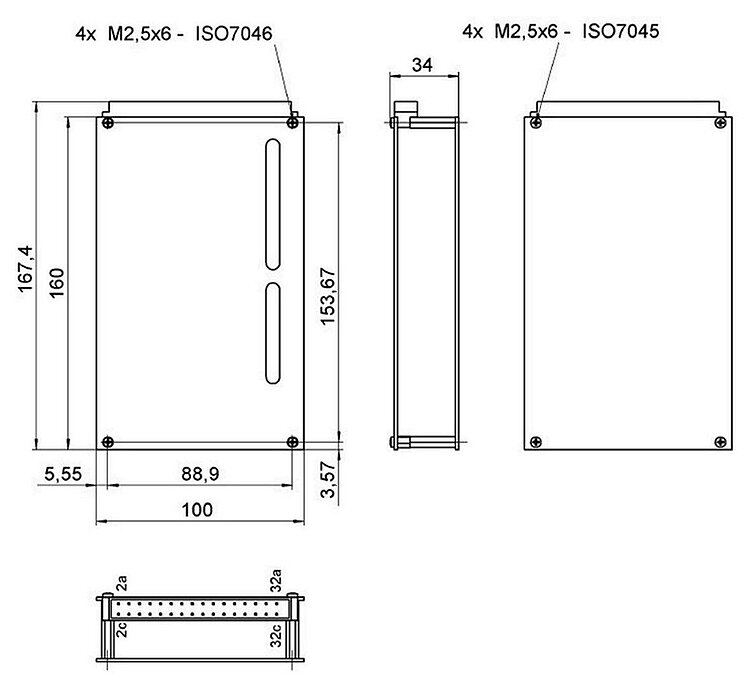

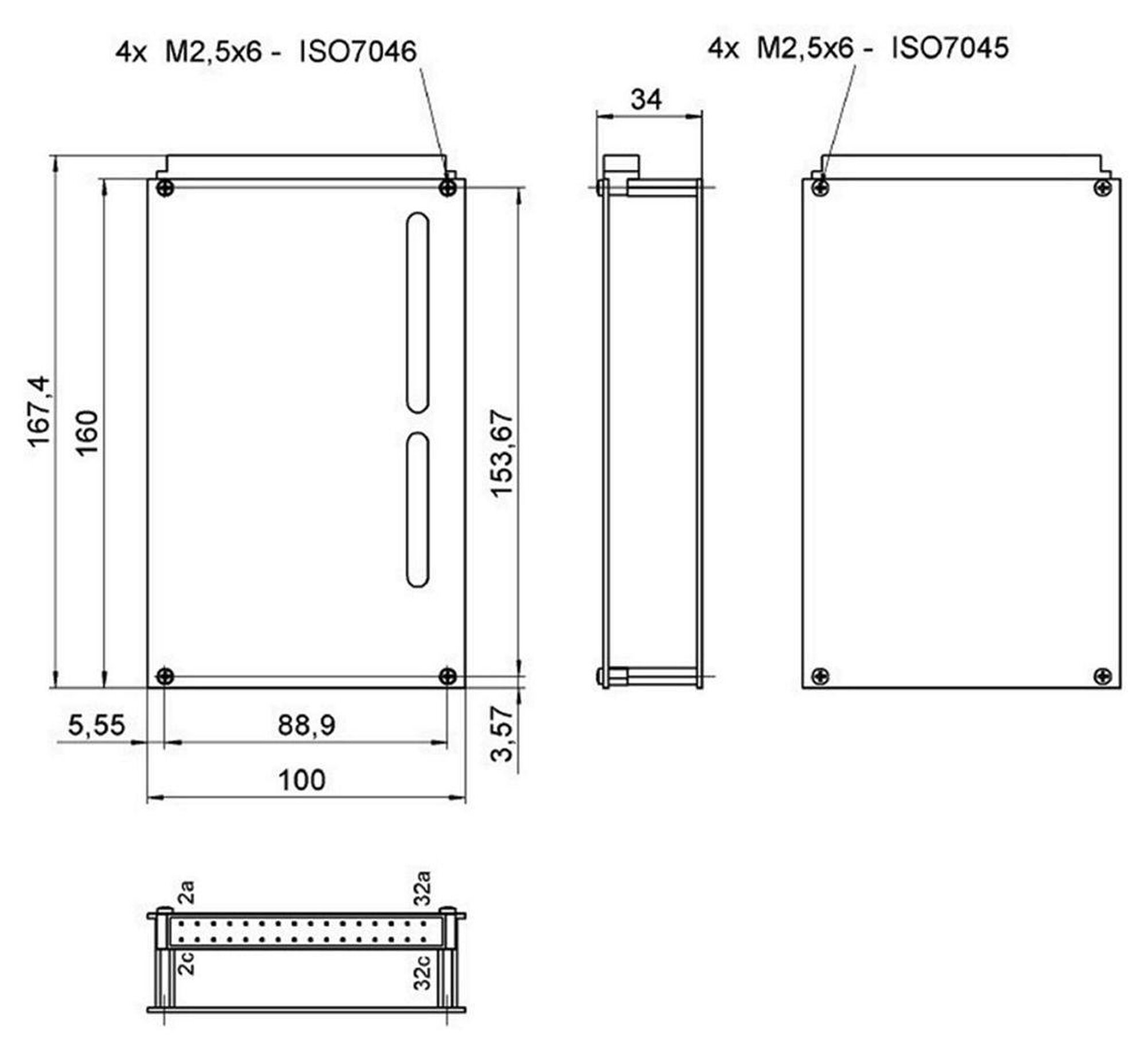

E-610.00, E-610.L0, E-610.S0: Abmessungen in mm

OEM-Module für Niedervolt-Piezoaktoren

E-610 Verstärker-/Servocontroller-Module sind für den Betrieb von PICMA^® Piezoaktoren und Piezopositioniersystemen ausgelegt. Sie verfügen über einen rauscharmen integrierten Piezoverstärker, der Spitzenströme von 140 mA im Niederspannungsbereich abgeben und aufnehmen kann. Neben einem reinem Verstärkermodul sind Controllermodule für Piezopositionierer mit DMS-Sensoren, LVDT-Sensoren und kapazitiven Sensoren verfügbar.

Geregelte und ungeregelte Piezopositionierung

Die E-610 Module bieten eine präzise Steuerung von Piezoaktoren und Piezopositioniersystemen sowohl im positionsgeregelten als auch im spannungsgesteuerten Betrieb. Im positionsgeregelten Betrieb kommt ein analoger P-I-Regler zum Einsatz, während die Piezoposition im spannungsgesteuerten Betrieb dem Steuersignal direkt folgt. Abhängig vom angeschlossenen Piezopositionierer und von der Sensorart ist damit eine Positioniergenauigkeit und Wiederholbarkeit im Nanometerbereich möglich.

Steuerung über PC

Für die Steuerung über eine digitale PC-Schnittstelle stehen die Modelle E-621 und E-625 zur Verfügung. Alternativ ist die analoge Steuerung vom PC aus über D/A-Wandler möglich.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2026-09-23

pdf - 635 KB

Version / Datum

2026-09-23

pdf - 637 KB

Version / Datum

2020-10-07

pdf - 702 KB

Version / Datum

2019-03-08

pdf - 499 KB

Download

Grundlegendes	E-610.00	E-610.C0	E-610.L0	E-610.S0	Toleranz
Gehäuseform	Eurocard-Modul ohne Gehäuse	Eurocard-Modul ohne Gehäuse	Eurocard-Modul ohne Gehäuse	Eurocard-Modul ohne Gehäuse
Antriebstyp	PICMA®	PICMA®	PICMA®	PICMA®
Achsen	1	1	1	1
Bewegung und Regler	E-610.00	E-610.C0	E-610.L0	E-610.S0	Toleranz
Unterstütztes Sensorsignal	—	analog (kap)	LVDT	analog (DMS)
Geregelte Größen	—	Position	Position	Position
Schnittstellen und Bedienung	E-610.00	E-610.C0	E-610.L0	E-610.S0	Toleranz
Display und Anzeigen	Power-LED ǀ Overflow-LED	Power-LED ǀ Overflow-LED	Power-LED ǀ Overflow-LED	Power-LED ǀ Overflow-LED
Linearisierung	—	ILS (Linearisierung 2. Ordnung)	—	—
Analoges Eingangssignal	-2 bis +12	-2 bis +12	-2 bis +12	-2 bis +12
DC-Offset-Einstellung	Externes Pot. (nicht im Lieferumfang), addiert 0 V bis 10 V zur Eingangsspannung	Externes Pot. (nicht im Lieferumfang), addiert 0 V bis 10 V zur Eingangsspannung	Externes Pot. (nicht im Lieferumfang), addiert 0 V bis 10 V zur Eingangsspannung	Externes Pot. (nicht im Lieferumfang), addiert 0 V bis 10 V zur Eingangsspannung
Verstärker	E-610.00	E-610.C0	E-610.L0	E-610.S0	Toleranz
Spannungsverstärkung	10 ±0,1	10 ±0,1	10 ±0,1	10 ±0,1
Rauschen (0-100 kHz), ohne Last, effektiv	1 mV	1 mV	1 mV	1 mV
Sensor	E-610.00	E-610.C0	E-610.L0	E-610.S0	Toleranz
Externe Synchronisierbarkeit	—	Externe Taktvorgabe für kapazitiven Sensor	—	—
Sensormonitorausgang	—	0.0 10.0 V	0.0 10.0 V	0.0 10.0 V
Elektrische Eigenschaften	E-610.00	E-610.C0	E-610.L0	E-610.S0	Toleranz
Ausgangsspannung	-30 bis +130 V	-30 bis +130 V	-30 bis +130 V	-30 bis +130 V
Monitor der Ausgangsspannung	-0,3 bis +1,3 V	-0,3 bis +1,3 V	-0,3 bis +1,3 V	-0,3 bis +1,3 V
Dauerausgangsleistung	6 W	6 W	6 W	6 W	min.
Eingangsimpedanz	100 kΩ	100 kΩ	100 kΩ	100 kΩ
Dauerausgangsstrom	60 mA	60 mA	60 mA	60 mA
Spitzenausgangsstrom	140 mA	140 mA	140 mA	140 mA
Spitzenausgangsstrom, Zeitbegrenzung	5 ms	5 ms	5 ms	5 ms
Anschlüsse und Umgebung	E-610.00	E-610.C0	E-610.L0	E-610.S0	Toleranz
Motor-/Aktoranschluss	VG-Leiste 32-polig	LEMO-Buchse ǀ VG-Leiste 32-polig	VG-Leiste 32-polig	VG-Leiste 32-polig
Anschluss analoges Steuersignal	VG-Leiste 32-polig	VG-Leiste 32-polig	VG-Leiste 32-polig	VG-Leiste 32-polig
Anschluss Monitor Ausgangsspannung	VG-Leiste 32-polig	VG-Leiste 32-polig	VG-Leiste 32-polig	VG-Leiste 32-polig
Anschluss Versorgungsspannung	VG-Leiste 32-polig	VG-Leiste 32-polig	VG-Leiste 32-polig	VG-Leiste 32-polig
Betriebsspannung	12 bis 30, stabilisiert V	12 bis 30, stabilisiert V	12 bis 30, stabilisiert V	12 bis 30, stabilisiert V
Netzadapter	Nicht im Lieferumfang ǀ Bereitzustellen am Einbauort	Nicht im Lieferumfang ǀ Bereitzustellen am Einbauort	Nicht im Lieferumfang ǀ Bereitzustellen am Einbauort	Nicht im Lieferumfang ǀ Bereitzustellen am Einbauort
Maximale Leistungsaufnahme	15 W	15 W	15 W	15 W
Maximale Stromaufnahme	2 A	2 A	2 A	2 A
Betriebstemperaturbereich	5 bis 40 °C	5 bis 40 °C	5 bis 40 °C	5 bis 40 °C
Gesamtmasse	300 g	350 g	350 g	350 g
Sensoranschluss	—	LEMO EPL.00.250.NTD	VG-Leiste 32-polig	VG-Leiste 32-polig
