E-709 Kompakter und kostenoptimierter digitaler Piezocontroller

Für DMS, piezoresistive und kapazitive Sensoren, 1 Achse

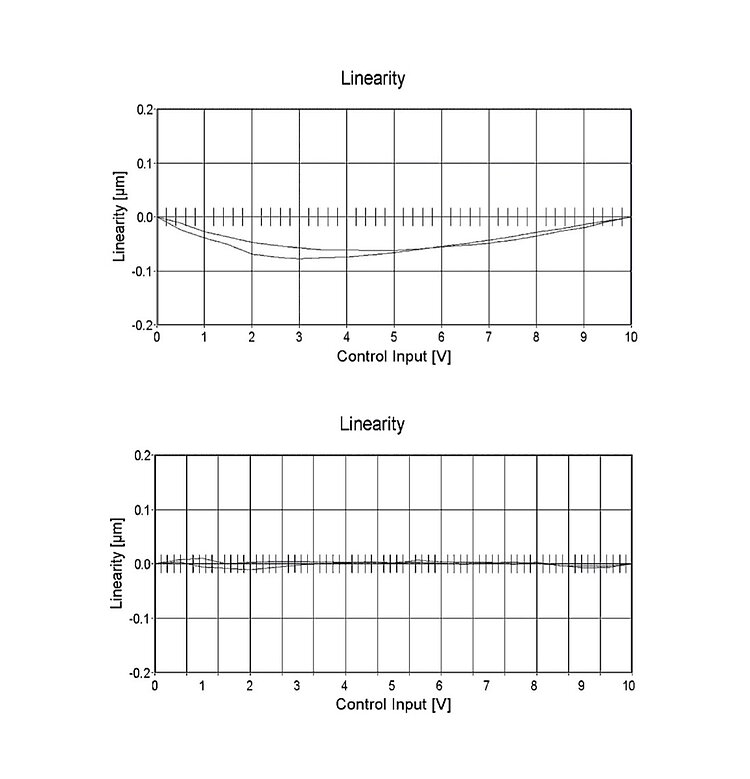

  • Linearitätsabweichung maximal 0,02 %
  • Schnelle serielle Schnittstelle mit bis zu 25 MBit/s
  • Umfangreiche I/O-Funktionen
  • Preisgünstige OEM-Varianten erhältlich
  • Umfangreiches Softwarepaket
E-709 Kompakter und kostenoptimierter digitaler Piezocontroller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Schneller digitaler Regler

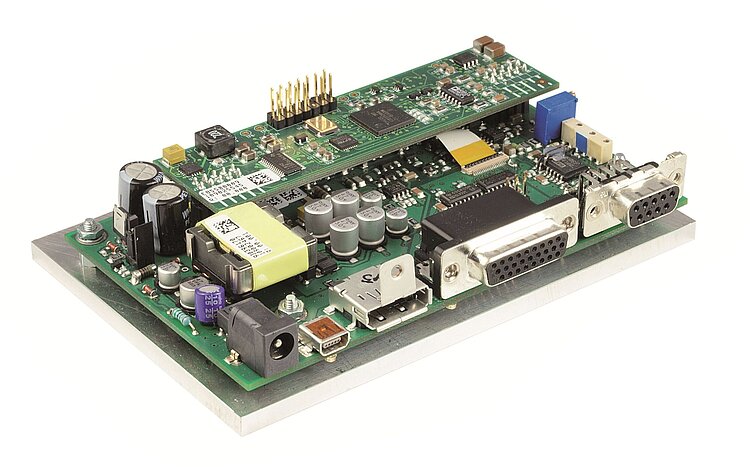

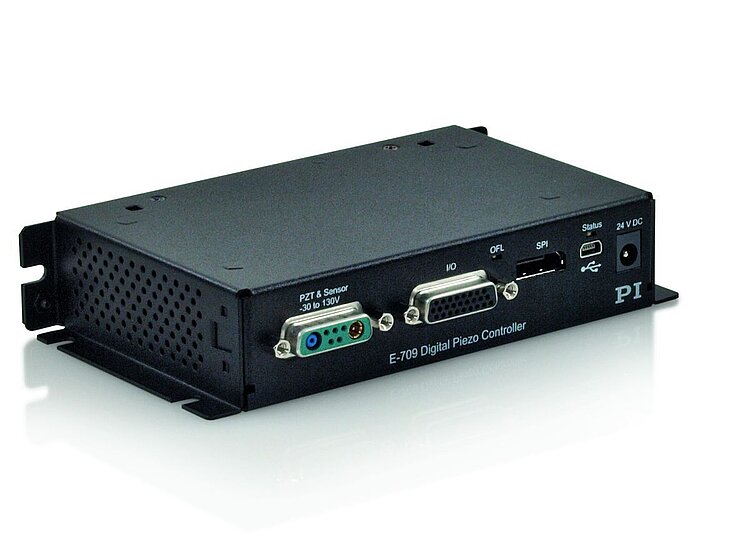

Tischgerät (.xRG) oder OEM-Karte (.xR). Spannungsbereich -30 bis 130 V.

Schnittstellen

USB, digitale RS-232, schnelle serielle Schnittstelle mit bis zu 25 MBit/s. Zusätzlicher breitbandiger Analogeingang für Soll-Werte oder Sensor. Analogausgang, z. B. für externe Verstärker.

Bedienersoftware und Funktionen

PIMikroMove®, PI General Command Set (GCS). Treiber für NI LabVIEW, dynamische Bibliotheken für Windows und Linux. Kompatibel mit µManager, MetaMorph, MATLAB. Funktionsgenerator. Linearisierung. Datenrekorder. Auto Zero. Trigger I/O. Parametervorgabe per Software.

Einsatzgebiete

  • Multiphotonenmikroskopie, konfokale Mikroskopie
  • 3D-Imaging
  • Screening
  • Autofokussysteme
  • Oberflächenanalyse
  • Wafer-Inspektion

Spezifikationen

Datenblatt

Datenblatt E-709

Version / Datum
2020-10-07
pdf - 898 KB
Version / Datum
2020-10-07
pdf - 906 KB
Version / Datum
2020-10-07
pdf - 987 KB
Version / Datum
2019-07-19
pdf - 1 MB

Downloads

Datenblatt

Datenblatt

Datenblatt E-709

Version / Datum
2020-10-07
pdf - 898 KB
Version / Datum
2020-10-07
pdf - 906 KB
Version / Datum
2020-10-07
pdf - 987 KB
Version / Datum
2019-07-19
pdf - 1 MB

Dokumentation

Dokumentation

Kurzanleitung PZ289

Digitale Piezocontroller E-709.xxG / E-727 / E-754

Version / Datum
2.0.0 06/2020
pdf - 2 MB
Version / Datum
2.0.0 06/2020
pdf - 2 MB
Dokumentation

Technical Note A000T0074

Leitfaden zu Erdung und Schirmung

Version / Datum
2018-11-22
pdf - 120 KB
Version / Datum
2018-11-22
pdf - 125 KB
Dokumentation

Benutzerhandbuch PZ222

E-709 digitaler Piezocontroller, 1 Kanal, -30 bis 130 V

Version / Datum
1.2.0 2019-01-31
pdf - 4 MB
Englisch
Dokumentation

Benutzerhandbuch E709T0002

SPI Interfacebeschreibung

Version / Datum
2020-09-02
pdf - 707 KB
Englisch

Allgemeine Softwaredokumentation

Allgemeine Softwaredokumentation

Benutzerhandbuch A000T0028

Aktualisierung von PI-Software mit dem PIUpdateFinder

Version / Datum
2020-05-20
pdf - 482 KB
Version / Datum
2020-05-20
pdf - 488 KB
Allgemeine Softwaredokumentation

Software Handbuch SM146

GCS Array Data Format

Version / Datum
1.2.1
pdf - 153 KB
Englisch
Allgemeine Softwaredokumentation

Software Handbuch SM148

PIMikroMove

Version / Datum
2.14.1 2022-02-28
pdf - 4 MB
Englisch
Allgemeine Softwaredokumentation

Software Handbuch SM151

PI GCS2 DLL

Version / Datum
2.10.0 2019-08-26
pdf - 1 MB
Englisch
Allgemeine Softwaredokumentation

Software Handbuch SM155

PI MATLAB Driver GCS 2.0

Version / Datum
1.2.0 2019-03-22
pdf - 1 MB
Version / Datum
1.2.0 2019-03-22
pdf - 1 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

Kontaktieren Sie uns!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Ceramic Vertriebsingenieur.
