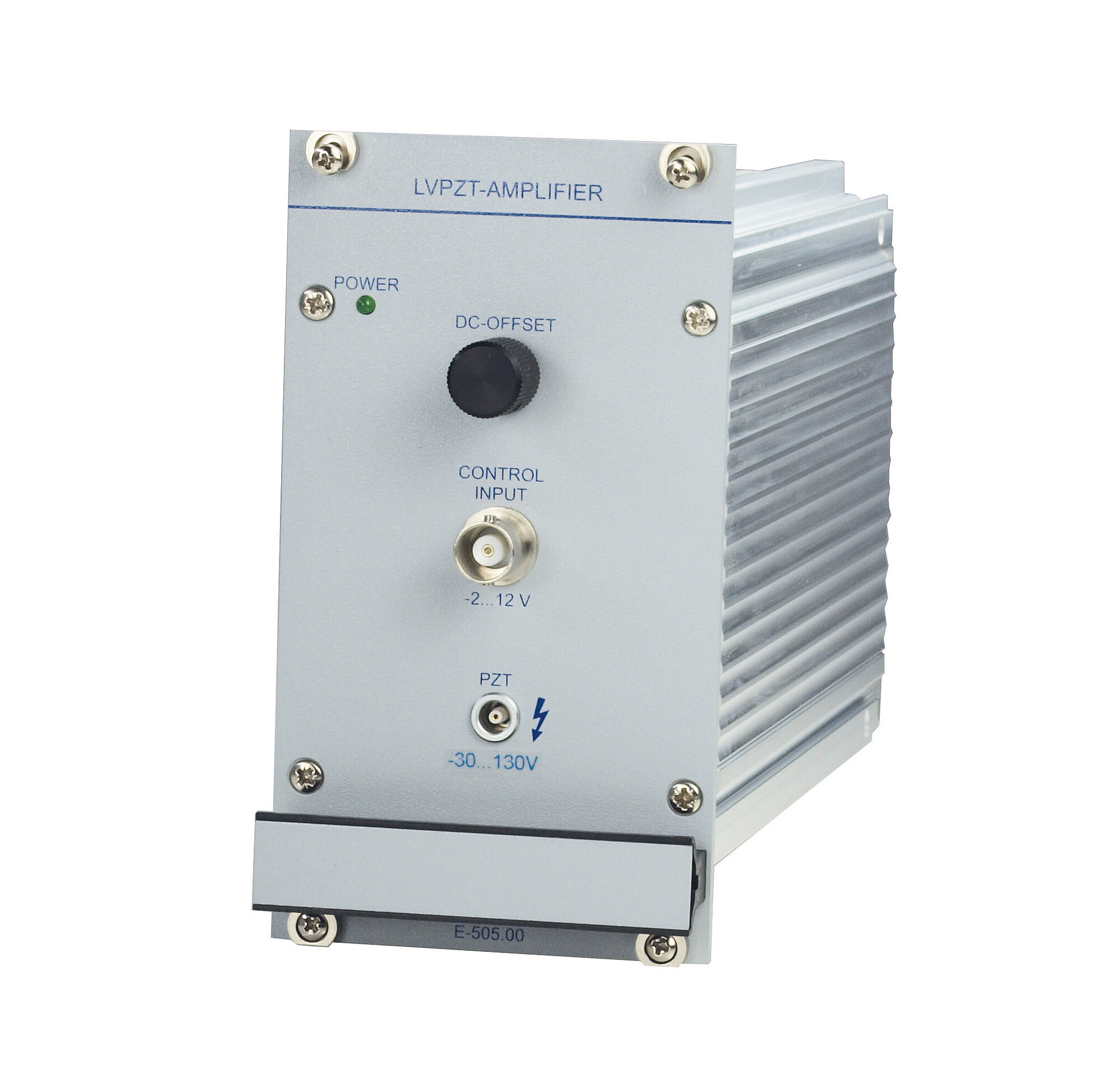

E-505 Piezoverstärkermodul

Hohe Leistung, Piezocontrollersystem E-500

PI E-505.00
Spitzenstrom bis 10 A
Ausgangsspannungsbereich -30 bis 130 V
Einschubmodul für E-500 System
Positionsregelung (optional)
Schnittstellen- / Displaymodule (optional)
E-505.00 E-505.10 E-505.00S

Funktion

Leistungsverstärker

Leistungsverstärker für Schaltanwendungen*

Offset-Spannungsquelle für Kippspiegelsysteme

Kanäle

1

1

1


Verstärker

Eingangsspannungsbereich

-2 bis +12 V

-2 bis +12 V

-

Ausgangsspannung

-30 bis +130 V

-30 bis +130 V

100 V

Spitzenstrom

2 A (<3 ms)

10 A (<200 µs)

2 A (<5 ms)

Dauerausgangsstrom

215 mA

215 mA

300 mA

Strombegrenzung

Kurzschlussfest

Kurzschlussfest

Kurzschlussfest

Rauschen, 0 bis 100 kHz

<0,6 mVrms

1,0 mVrms

<0,7 mVrms

Spannungsverstärkung

10 ±0,1

10 ±0,1

-

Eingangsimpedanz

1 MΩ / 1 nF

1 MΩ / 1 nF

-


Schnittstellen und Bedienung

Piezoanschlussbuchse

LEMO ERA.00.250.CTL

LEMO ERA.00.250.CTL

LEMO ERA.00.250.CTL

Analogeingang

BNC

BNC

-

DC-Offset-Einstellung

10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung

10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung

-


Umgebung

Betriebstemperaturbereich

5 bis 50 °C

5 bis 50 °C

5 bis 50 °C

Überhitzungsschutz

Abschaltung bei 85 °C

Abschaltung bei 85 °C

Abschaltung bei 85 °C

Abmessungen

14T/3H

14T/3H

14T/3H

Masse

0,9 kg

0,9 kg

0,9 kg

Betriebsspannung

System E-500

System E-500

System E-500

Leistungsaufnahme, max.

55 W

55 W

55 W

Sonderausführungen auf Anfrage.

* Für Piezos mit Sonderausstattung für hohe Ströme

Zeichnungen / Bilder

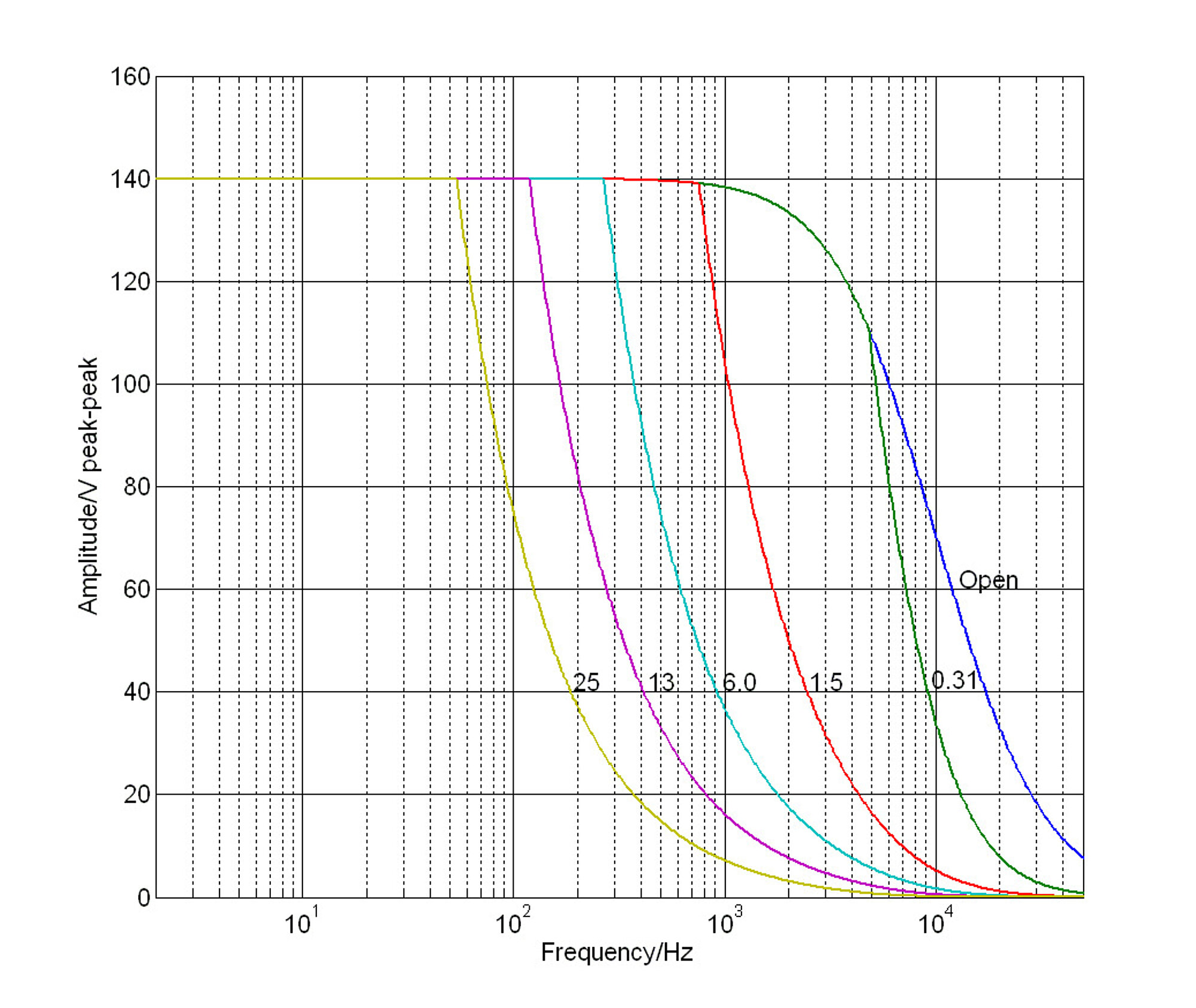

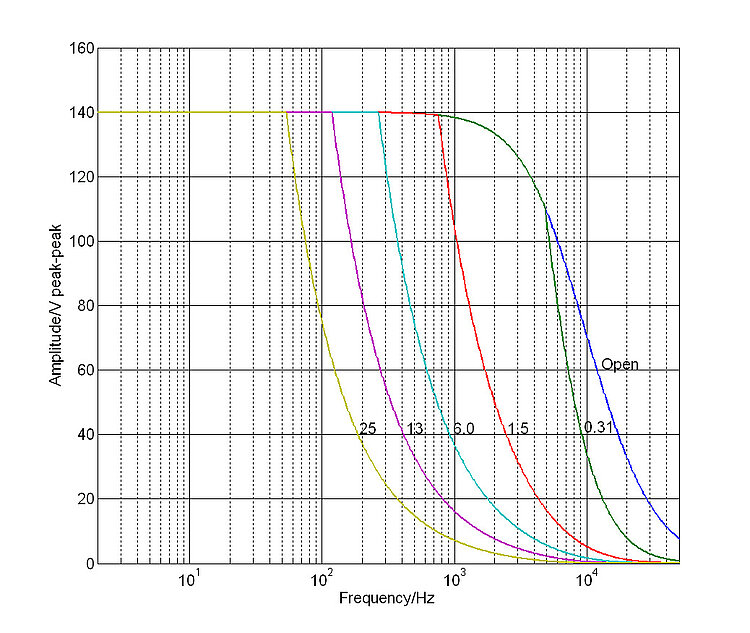

E-505: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF
