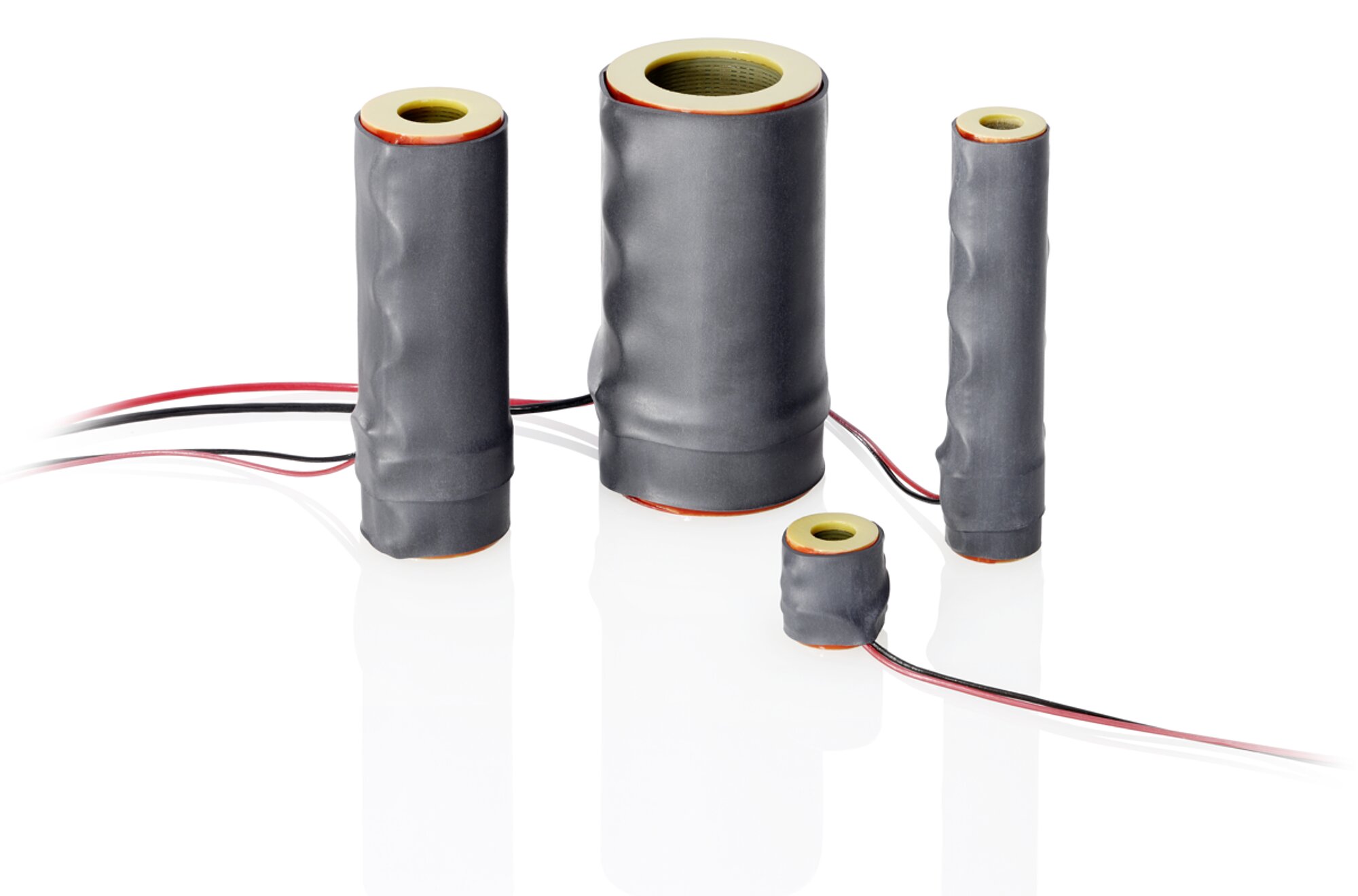

P-010.xxH – P-025.xxH PICA Thru Ringaktoren

Hochbelastbare Piezoaktoren mit Innenbohrung

Hohe Belastbarkeit
Sehr zuverlässig: >109 Zyklen
µs-Ansprechzeit
Sub-nm-Auflösung
Flexibel durch zahlreiche Ausführungsvarianten

Piezolinearaktor in gestapelter Bauweise

Betriebsspannung 0 bis 1000 V. Lange Lebensdauer ohne Leistungseinbußen. Große spezifische Auslenkung. Aufbringen einer mechanischen Vorspannung über Innenbohrung möglich



Mögliche Modifikationen

  • DMS-Sensoren für Positionsstabilität
  • Piezokeramikmaterial
  • Spannungsbereich, Auslenkung, Lagendicke
  • Belastbarkeit, Krafterzeugung
  • Geometrie: rund, rechteckig, andere Durchmesser
  • Endstück: flach
  • Integrierte piezoelektrische Kraftdetektorscheiben
  • Erweiterter Temperaturbereich
    • UHV-kompatible Versionen bis 10-9 hPa
  • Unmagnetische Ausführungen
  • Verringerte Längentoleranzen



Einsatzgebiete

Industrie und Forschung. Für Optik, Präzisionsmechanik und -fertigung, Lasertuning


Stellweg
Durchmesser OD
Durchmesser ID
Länge L
Blockierkraft
Steifigkeit
Elektrische Kapazität
Resonanzfrequenz


µm
mm
mm
mm
N
N/µm
nF
kHz

P-010.00H

5

10

5

7

1200

230

15

144

P-010.10H

15

10

5

15

1700

110

40

67

P-010.20H

30

10

5

27

1800

59

82

39

P-010.40H

60

10

5

54

1800

29

180

21

P-016.00H

5

16

8

7

2900

580

42

144

P-016.10H

15

16

8

15

4100

270

120

67

P-016.20H

30

16

8

27

4500

150

230

39

P-016.40H

60

16

8

52

4700

78

490

21

P-025.10H

15

25

16

16

7400

490

220

63

P-025.20H

30

25

16

27

8700

290

430

39

P-025.40H

60

25

16

51

9000

150

920

22

P-025.50H

80

25

16

66

9600

120

1200

17

Stellweg: bei 0 bis 1000 V, Toleranz -10 / 20 %.

Länge L: Toleranz ±0,5 mm.

Blockierkraft: bei 0 bis 1000 V.

Elektrische Kapazität: gemessen bei 1 Vpp, 1 kHz, RT, Toleranz ±20 %.Resonanzfrequenz: gemessen bei 1 Vpp, unbelastet, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert.

Piezokeramik: PIC151.

Standardanschlüsse: FEP-isolierte Anschlusslitzen, 100 mm, AWG 24, Ø 1,15 mm.

Betriebsspannungsbereich: 0 bis 1000 V.

Betriebstemperaturbereich: -20 bis 85 °C.

Standardendstücke: Keramikringe (passives PZT).

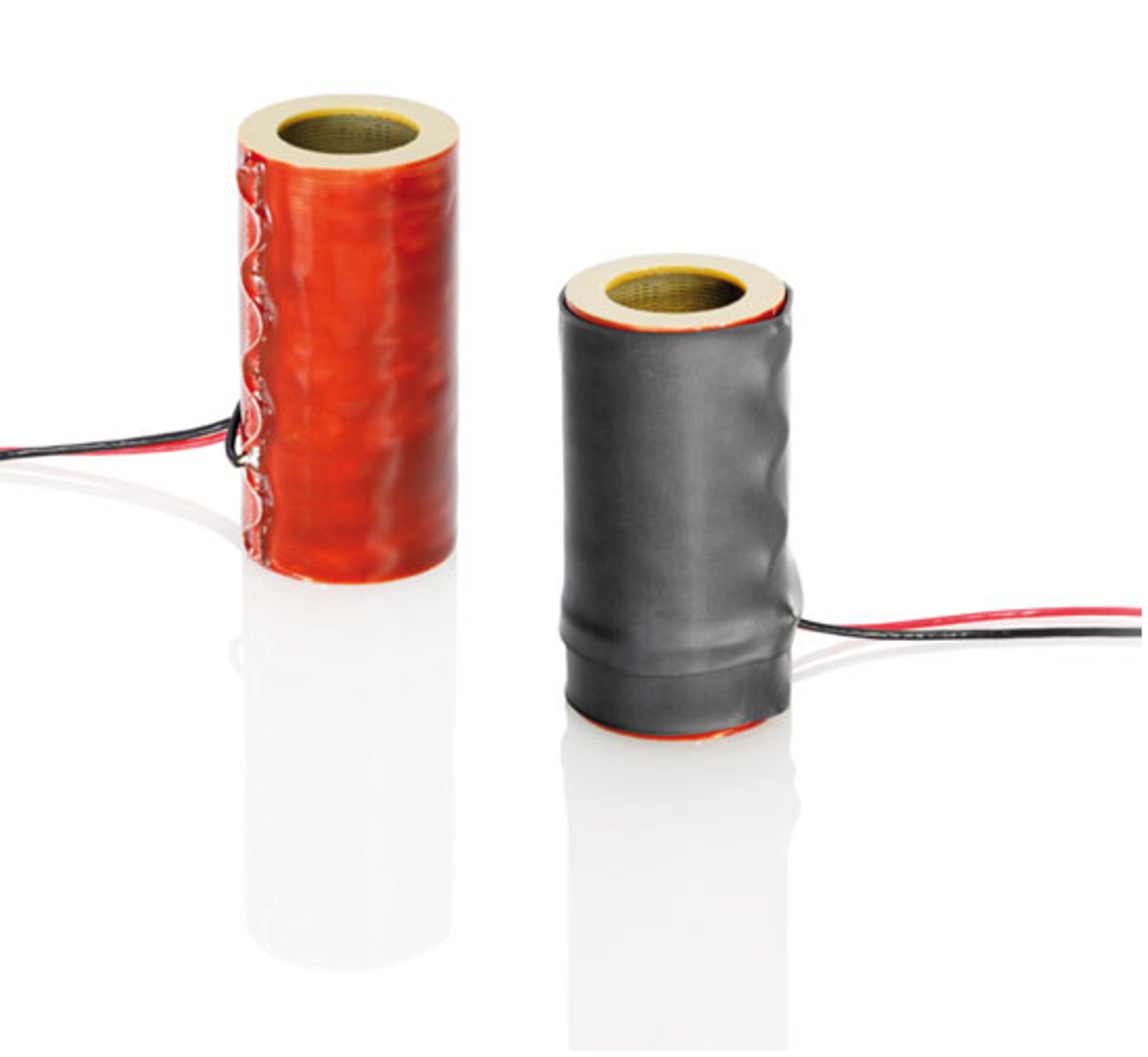

Mantelfläche: außen Schrumpfschlauch Polyolefin, schwarz; innen Epoxidharz.

Empfohlene Vorspannung für den dynamischen Betrieb: 15 MPa.

Maximale Vorspannung für konstante Kraftausübung: 30 MPa.

Sonderausführungen und andere Spezifikationen auf Anfrage.

Zeichnungen / Bilder

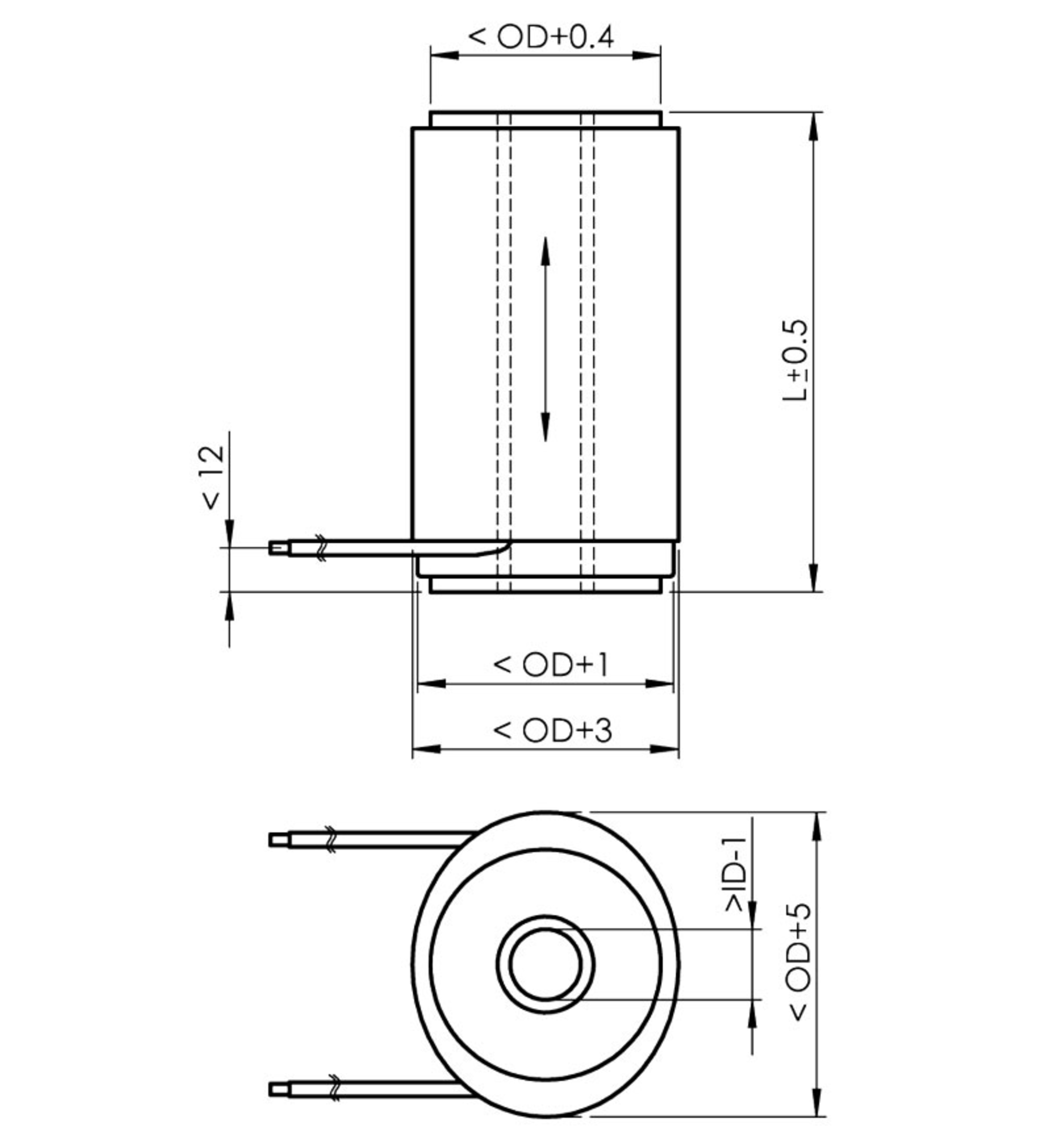

PICA Thru, Abmessungen in mm
