E-831 Piezoverstärkermodul

Preisgünstige OEM-Module mit separatem Netzteil

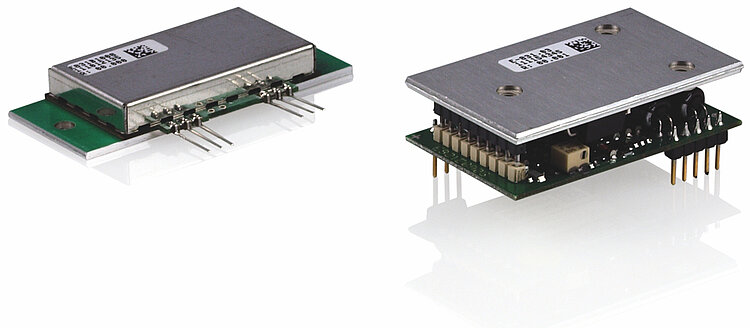

Miniatur-Modul E-831
Kompaktes Piezoverstärkermodul
Spitzenstrom bis 250 mA
Preisgünstig
Rauscharm und stabil
Einfach zu integrieren
Kurzschlussfest, Überstrom- und Übertemperaturschutz

Einkanal-Piezoverstärkermodul

Kompaktes OEM-Modul. Verschiedene Modelle mit unterschiedlicher Dynamik. Stromversorgung über separates Netzteil, auch kundeneigen



Funktionen

Rauscharmer Leistungsverstärker. Verstärkungsfaktor 10. Ausgangsspannungsbereich -30 bis 130 V, abhängig vom verwendeten Netzteil. Monitorausgang 1 : 100. Übertemperaturschutz. Lötstifte zur Platinenmontage



Optionale Netzteilmodule

Verschiedene Leistungsbereiche. Zur Versorgung von bis zu drei Piezoverstärkern E-831 geeignet. Sondernetzteile auf Anfrage



Spezifikationen

Datenblatt E-831

Version / Datum
2015-01-29
Version / Datum
2015-01-29
Dokumentsprache
pdf - 865 KB
pdf - 855 KB

Zeichnungen / Bilder

Sehr kompakte OEM-Lösung: 40 Verstärkerkanäle auf einer Platine im Europakartenformat

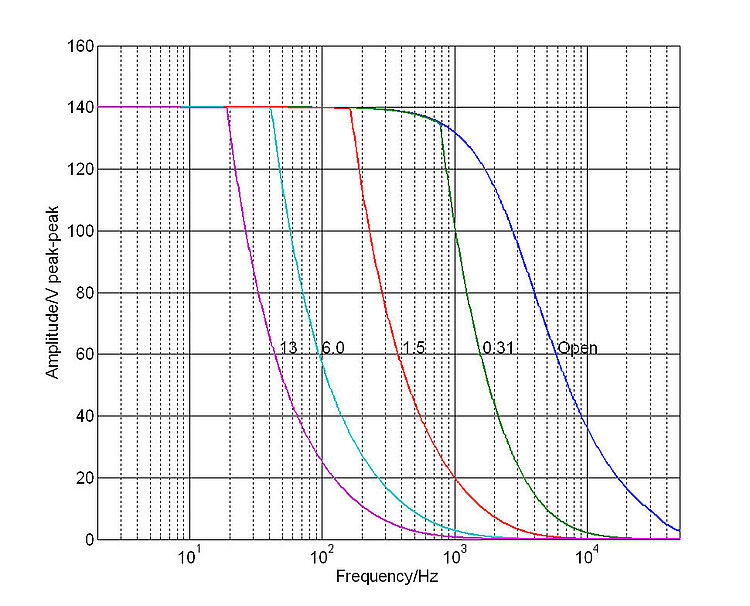

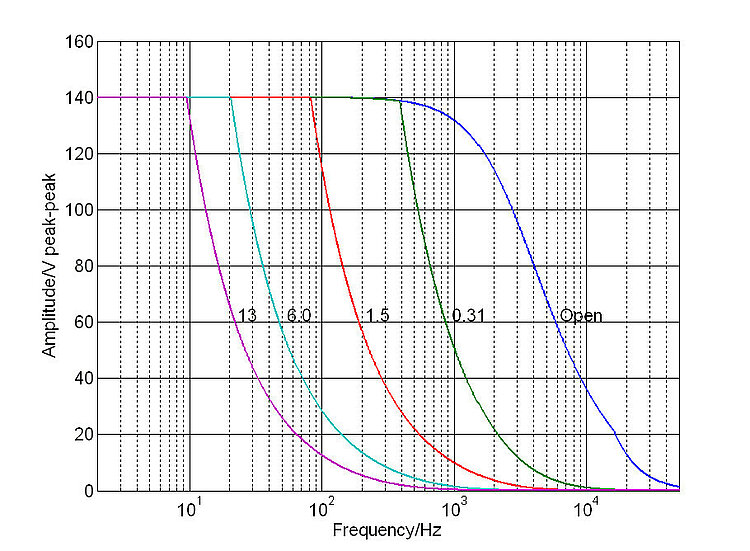

E-831.03 mit E-841.55: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie ihre gewünschte Modifikation. Produkte, die online verfügbar sind, können Sie direkt bestellen.

Downloads

Datenblatt

Datenblatt E-831

Version / Datum
2015-01-29
Version / Datum
2015-01-29
Dokumentsprache
pdf - 865 KB
pdf - 855 KB

Dokumentation

Benutzerhandbuch PZ151

E-831.02 OEM Piezoverstärkermodul, 1 Kanal
Version / Datum
2007-01-31
Dokumentsprache Englisch
pdf - 157 KB

Benutzerhandbuch PZ191

E-831.03 OEM Piezo Amplifier Module, 1 Channel
Version / Datum
2007-01-29
Dokumentsprache Englisch
pdf - 161 KB

Benutzerhandbuch PZ235

E-831.05 Piezo Amplifier, Miniature OEM Module, 1 Channel, -30 to 130 V
Version / Datum
2012-03-06
Dokumentsprache Englisch
pdf - 224 KB
