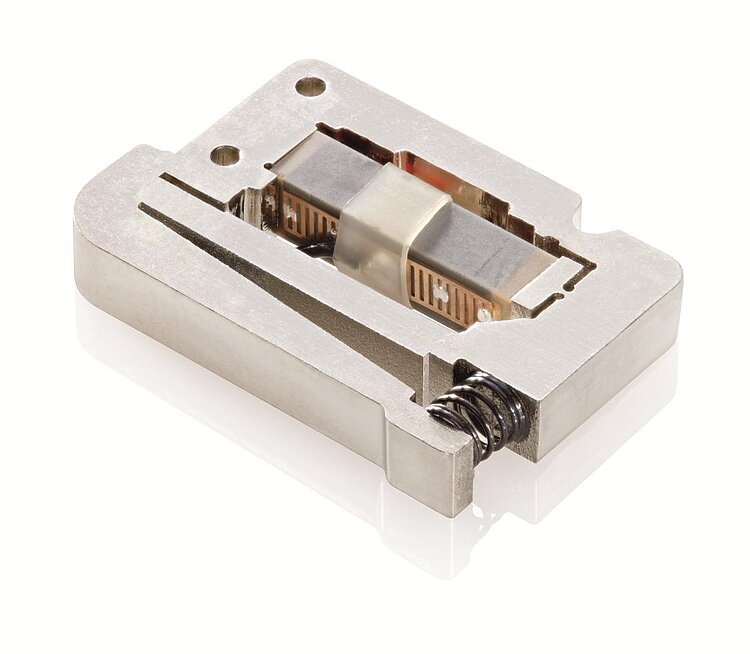

P-604 Kompakter PiezoMove® Linearaktor

Preisgünstig, mit 300 µm Stellweg

Leicht und kompakt: 4 g und <13 mm × 20 mm Grundfläche
Stellweg 300 µm
Optimiertes Design für die Fertigung hoher Stückzahlen
Kundenspezifische Anpassungen möglich
Überlegene Lebensdauer dank PICMA^® Piezoaktoren
Ideal für OEM-Anwendungen in Optik, Medizin, Biotechnologie und Mikrofluidik

Angebot / Bestellung

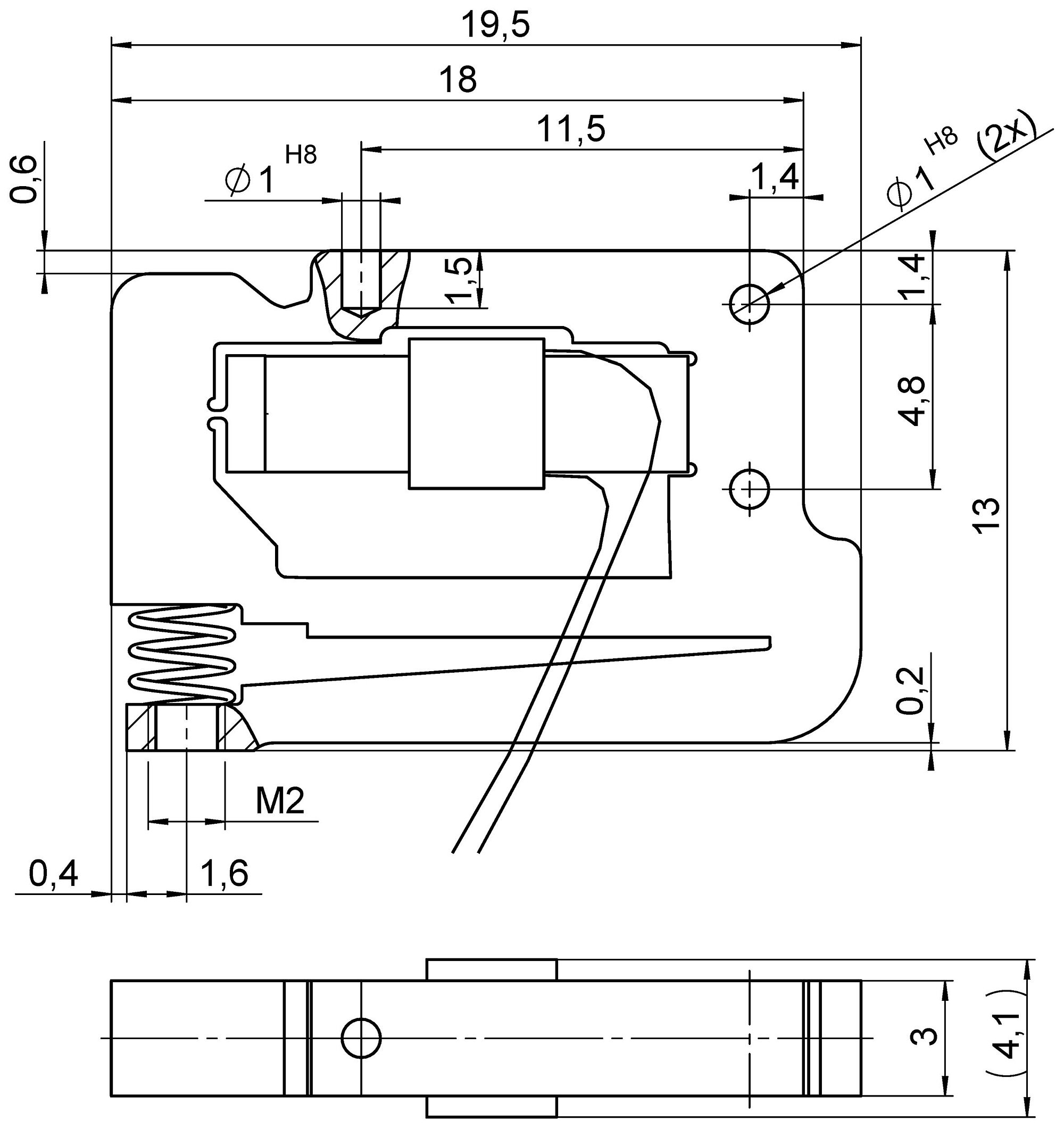

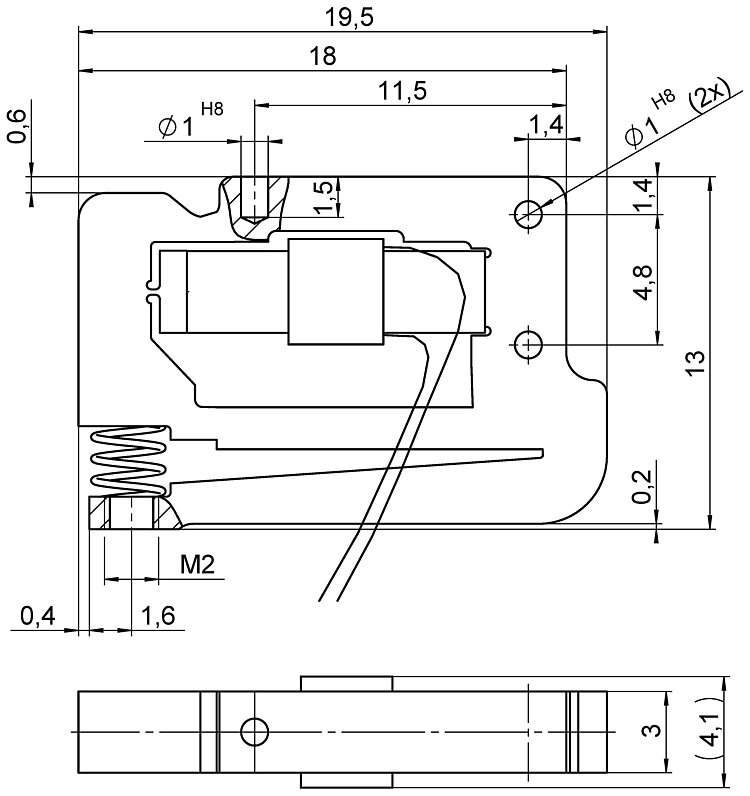

P-604, Abmessungen in mm

Einsatzgebiete

Nanopositionierung
Schnelle Schalter
Patch-Clamp
Mikrodosierung
Adaptronik / Automatisierung
Photonik / integrierte Optik
Biotechnologie

Überragende Lebensdauer dank PICMA^® Piezoaktoren

Die PICMA^® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA^® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.

Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen

Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2023-12-11

pdf - 412 KB

Version / Datum

2023-12-11

pdf - 415 KB

Version / Datum

2018-06-20

pdf - 627 KB

Download

Bewegen	P-604.300	Toleranz
Aktive Achsen	Z
Stellweg in Z, ungeregelt, bei -20 bis 120 V	300 µm	+20 / -0 %
Positionieren	P-604.300	Toleranz
Auflösung in Z, ungeregelt	0,5 nm	typ.
Antriebseigenschaften	P-604.300	Toleranz
Antriebstyp	PICMA®
Elektrische Kapazität	0,27 µF	±20 %
Mechanische Eigenschaften	P-604.300	Toleranz
Steifigkeit in Z	0,01 N/µm	±20 %
Resonanzfrequenz in Z, unbelastet	900 Hz	±20 %
Zulässige Druckkraft in Z	2 N	max.
Zulässige Zugkraft in Z	1,5 N	max.
Führung	Festkörpergelenksführung mit Hebelübersetzung
Gesamtmasse	4 g	±10 %
Material	Stahl
Anschlüsse und Umgebung	P-604.300	Toleranz
Betriebstemperaturbereich	-20 bis 80 °C
Anschluss	Offene Litzen
Kabellänge	0,1 m	±10 mm
Empfohlene Controller / Treiber	E-610.00 Verstärker, E-625, E-831 OEM-Verstärkermodul

Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezoaktoren reibungsfrei arbeiten.

Sonderausführungen auf Anfrage.

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2023-12-11

pdf - 412 KB

Version / Datum

2023-12-11

pdf - 415 KB

Version / Datum

2018-06-20

pdf - 627 KB

Download

Dokumentation

PiezoMove® Linearaktoren: P-60x

Version / Datum

1.1.0 2023-10-10

pdf - 633 KB

Version / Datum

1.1.0 2023-10-10

pdf - 640 KB

Download

Dokumentation

P-604.300 Kompakter PiezoMove® Linearaktor

Version / Datum

2018-02-20

pdf - 3 MB

Version / Datum

2018-02-20

pdf - 3 MB

3-D-Modelle

zip - 25 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

P-604.300

Kompakter PiezoMove^® Linearaktor; PICMA^® piezoaktorischer Antrieb; 300 µm Stellweg (ungeregelt); Druckbelastbarkeit 2 N; Zugbelastbarkeit 1,5 N; offene Litzen; 0,1 m Kabellänge
