PICMA® Piezolinearaktoren

Multilayer-Piezoaktoren mit vollkeramischer Isolierung

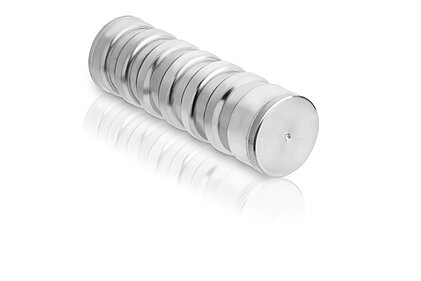

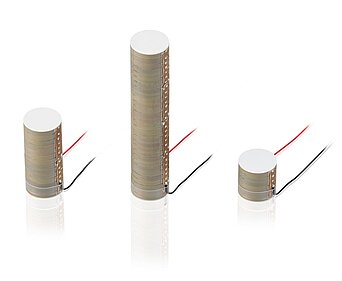

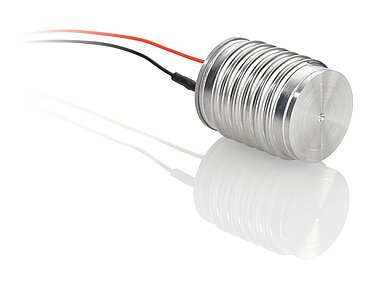

Die PICMA® Stack Piezoaktoren von PI Ceramic bieten lineare Auslenkungen bei geringen Ansteuerspannungen. Gekapselte Varianten sind für den Betrieb in Spritzwasser oder Öl verfügbar.

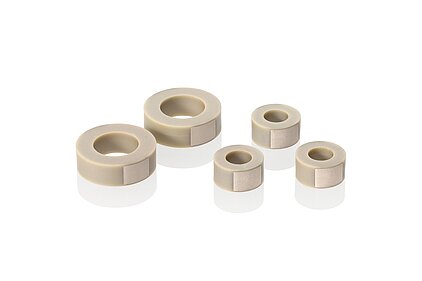

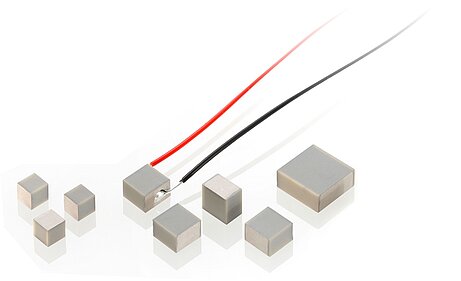

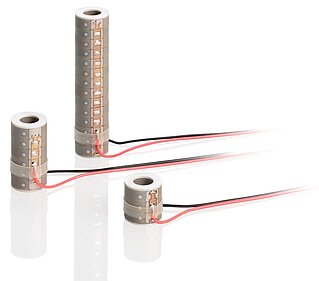

Die Miniaturaktoren PICMA® Chip mit nur 2 mm Höhe werden auch in runder Form mit Innenbohrung angeboten.

Diese extrem kompakten Piezoaktoren können aufgrund ihrer hohen Resonanzfrequenzen sehr dynamische Bewegungen erzeugen. Aus PICMA® Chip Piezoaktoren können flexibel Stapelaktoren aufgebaut werden.

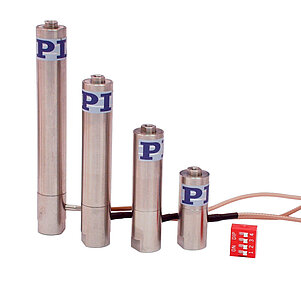

Vorgespannte PIMCA Aktoren

PI P-810 P-830
mehr anzeigen

P-810 • P-830 Piezoaktoren

Für kleine und mittlere Lasten

  • Überlegene Lebensdauer dank PICMA® Piezoaktoren
  • Stellweg bis 60 µm
  • Druckbelastbarkeit bis 1000 N
  • Zugbelastbarkeit bis 5 N
  • µs-Ansprechzeit
  • Sub-nm-Auflösung
PI P-820
mehr anzeigen

P-820 Vorgespannte Piezoaktoren

Für kleine und mittlere Lasten

  • Überlegene Lebensdauer dank PICMA® Piezoaktoren
  • Stellweg bis 45 µm
  • Druckbelastbarkeit bis 50 N
  • Zugbelastbarkeit bis 10 N
  • µs-Ansprechzeit, Sub-nm-Auflösung
  • Varianten mit Kugelkopfstück
mehr anzeigen

P-840 • P-841 Vorgespannte Piezoaktoren

Mit Positionssensor-Option

  • Überlegene Lebensdauer dank PICMA® Piezoaktoren
  • Stellweg bis 90 µm
  • Kompaktes Gehäuse
  • Druckbelastbarkeit bis 1000 N
  • Zugbelastbarkeit bis 50 N
  • µs-Ansprechzeit
  • Sub-nm-Auflösung
  • Varianten: mit Kugelkopfstück, Vakuumausführungen
PI P-842
mehr anzeigen

P-842 Vorgespannte Piezoaktoren

Für hohe Lasten und Kräfte

  • Überlegene Lebensdauer dank PICMA® Piezoaktoren
  • Stellweg bis 90 µm
  • Druckbelastbarkeit bis 800 N
  • Zugbelastbarkeit bis 300 N
  • µs-Ansprechzeit
  • Sub-nm-Auflösung
  • Vakuumausführungen, optional wassergeschütztes Gehäuse
PI P-842
mehr anzeigen

P-843 Vorgespannte Piezoaktoren

Für hohe Lasten und Kräfte mit Positionssensor

  • Überlegene Lebensdauer dank PICMA® Piezoaktoren
  • Stellweg bis 90 µm
  • Druckbelastbarkeit bis 800 N
  • Zugbelastbarkeit bis 300 N
  • µs-Ansprechzeit
  • Sub-nm-Auflösung
  • Vakuumausführungen, optional wassergeschütztes Gehäuse
PI P-844.60
mehr anzeigen

P-844 Vorgespannte Piezoaktoren

Für hohe Lasten und Kräfte

  • Überlegene Lebensdauer dank PICMA® Piezoaktoren
  • Stellweg bis 90 µm
  • Druckbelastbarkeit bis 3000 N
  • Zugbelastbarkeit bis 700 N
  • µs-Ansprechzeit
  • Sub-nm-Auflösung
  • Vakuumausführungen, optional wassergeschütztes Gehäuse
PI P-844.60
mehr anzeigen

P-845 Vorgespannte Piezoaktoren

Für hohe Lasten und Kräfte mit Positionssensor

  • Überlegene Lebensdauer dank PICMA® Piezoaktoren
  • Stellweg bis 90 µm
  • Druckbelastbarkeit bis 3000 N
  • Zugbelastbarkeit bis 700 N
  • µs-Ansprechzeit
  • Sub-nm-Auflösung
  • Vakuumausführungen, optional wassergeschütztes Gehäuse

Modifikationen

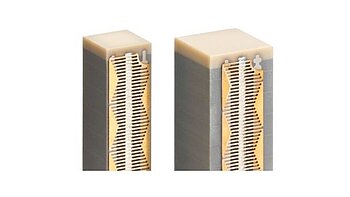

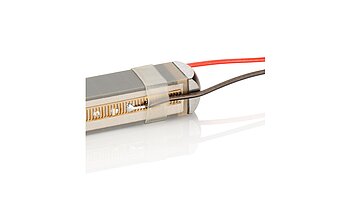

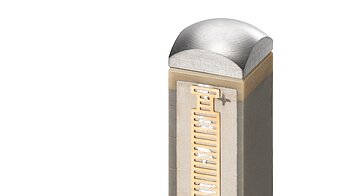

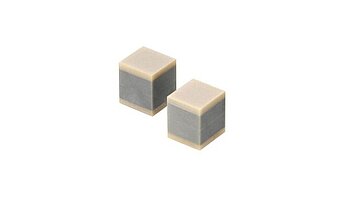

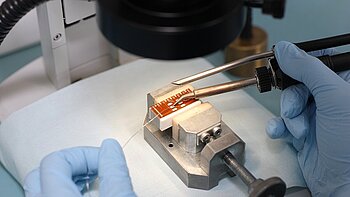

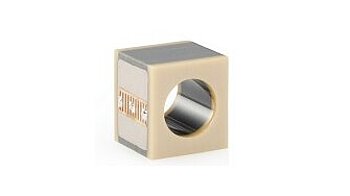

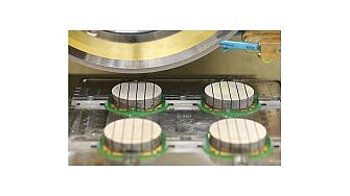

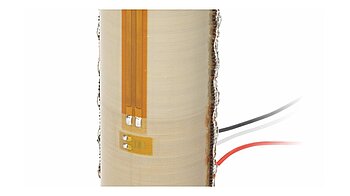

PICMA® Multilayer-Piezoaktoren werden in unterschiedlichsten Formen hergestellt. Je nach Anwendungsfall können sie zusätzlich mit angepassten keramischen oder metallischen Endstücken, zusätzlicher Umhüllung, Temperatursensoren usw. konfektioniert werden. Auf Wunsch modifizieren wir gerne. Sprechen Sie uns an!

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Ceramic Vertriebsingenieur.

Downloads

pdf

Technical Note P885T0001

PICMA® Multilayer Piezoaktoren
Englisch
pdf - 86 KB
pdf

Technical Note PL0XT0001

PL022, PL033, PL055 PICMA® Chip monolithische Multilayer-Piezoaktoren
2006-03-06
Englisch
pdf - 40 KB
pdf
pdf

Katalog: PI Piezoelektrische Aktoren

Bauelemente, Technologie, Ansteuerung
CAT128D
pdf - 10 MB
pdf - 5 MB
pdf
pdf

Broschüre: Piezoverstärker und Controller

Standard- und OEM-Lösungen
BRO25
pdf - 2 MB
pdf - 2 MB
