Hohe Genauigkeit mit Multilayer-Piezolinearaktoren
Hochleistungsaktoren für präzise Ansteuerungen
Hohe Genauigkeit mit Multilayer-Piezolinearaktoren
Hochleistungsaktoren für präzise Ansteuerungen
Multilayer-Piezoaktoren sind eine innovative Lösung für Positionieraufgaben in den unterschiedlichsten technologischen Bereichen. Die Aktoren bieten folgende wesentliche Vorteile zur Steigerung der Effizienz und Genauigkeit von Systemen:
- Überlegene Lebensdauer für zuverlässige Leistung
- Hohe Steifigkeiten für eine optimierte Systemstabilität
- Hohe Ansprechzeiten im µs-Bereich für schnelle Ausrichtungen
- Hohe Präzision mit Auflösungen im Subnanometerbereich für ultrafeine Bewegungen
Möchten Sie mehr wissen, bevor Sie ein Angebot einholen?
- Begrenzter Raum für präzise Bewegungen?
Piezoaktoren sind bekannt für ihren kompakten Aufbau. Sie sind in unterschiedlichen Abmessungen verfügbar und können auch auf kleinstem Raum für AC- und DC-Anwendungen eingesetzt werden. - Sie benötigen Zuverlässigkeit in anspruchsvollen Umgebungen?
PICMA® Stack Multilayer-Piezoaktoren bieten eine ausgezeichnete Temperaturstabilität, Beständigkeit gegen Feuchtigkeit und eine UHV-Kompatibilität bis zu 10-9 hPa. Der Einsatz in kryogenen Umgebungen ist möglich. - Sonderanfertigung benötigt?
Sonderanfertigungen und die Entwicklung von anwendungsspezifischen Prototypen sind auf Anfrage möglich. - Eilige Projekte?

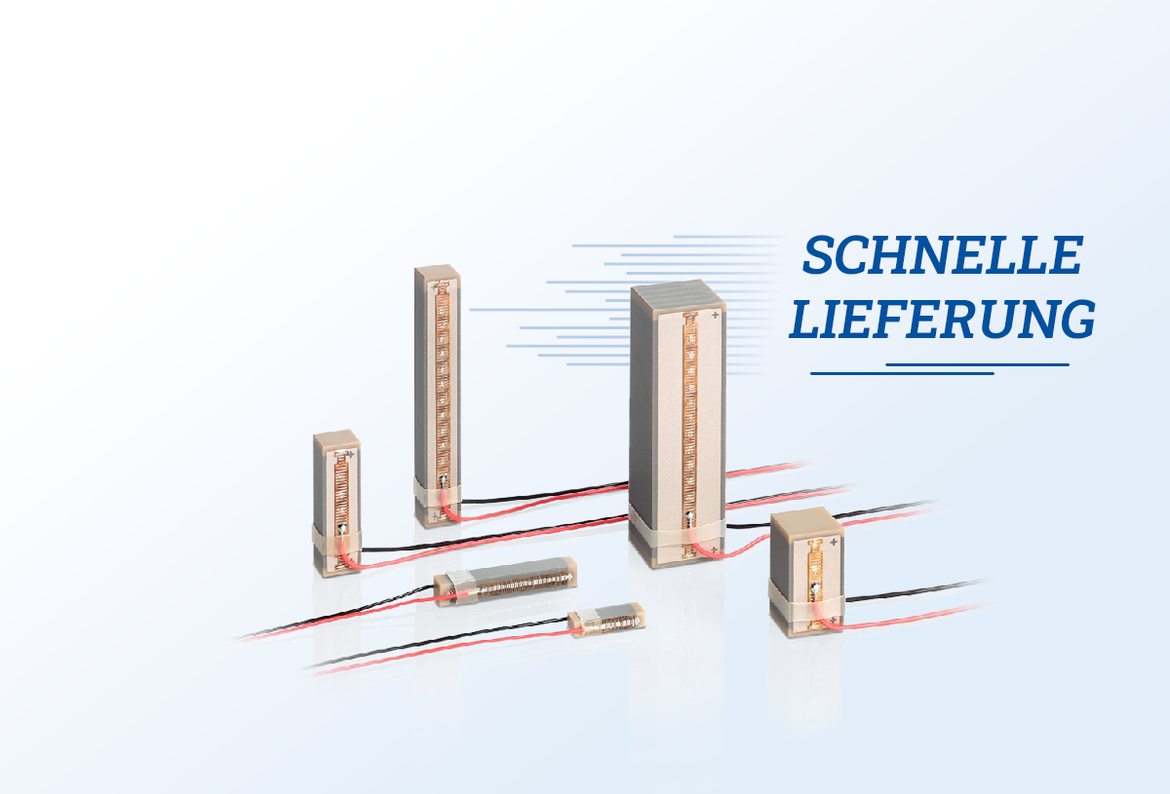

Einige Varianten der PICMA® Multilayer-Piezolinearaktoren erfüllen dank extrem kurzer Lieferzeiten auch dringlichste Anforderungen. Details dazu erfahren Sie in den FAQ.
Whitepaper: Hochdynamische Präzisionsdosierung mit Piezotechnologie
Whitepaper: Hochdynamische Präzisionsdosierung mit Piezotechnologie
- Berührungslose Tröpfchenerzeugung
- Eigenschaften von Piezoaktoren
- Welche Aktoren sind geeignet?
PICMA®️ Multilayer-Aktoren – Technische Daten im Überblick
PICMA®️ Multilayer-Aktoren – Technische Daten im Überblick
- Spezifikationstabelle
- Sonderausführungen
- Technische Zeichnungen und Bilder
- Ausgewählte Aktoren sind mit verkürzter Lieferzeit verfügbar. Entsprechende Varianten sind in den FAQ beschrieben.
PICMA® PLUS Stack Multilayer-Piezoaktoren – Technische Daten im Überblick
PICMA® PLUS Stack Multilayer-Piezoaktoren – Technische Daten im Überblick
- Spezifikationstabelle
- Sonderausführungen
- Technische Zeichnungen und Bilder
- Ausgewählte Aktoren sind mit verkürzter Lieferzeit verfügbar. Entsprechende Varianten sind in den FAQ beschrieben.
Produktvergleich auf einen Blick
| PICMA® | PICMA® PLUS | |
|---|---|---|
| Material | PIC252 | PIC252 |
| Isolierung | Keramik | Keramik |
| Stellweg (5×5×36 mm) | (32 μm) | +12 % (36 μm) |
| Elektrische Kapazität (5×5×36 mm) | (3,1 μF) | +15 % (3,6 μF) |
| DC-Lebensdauer (MTTF) | 60 Jahre* | 60 Jahre* |
| AC-Lebensdauer | 1 × 109** | 1 × 109*** |
* Testbedingungen: relative Luftfeuchtigkeit = 70 % RH | Temperatur = 22°C | Spannung = 100 V DC
** 1 × 109 Zyklen getestet, Testbedingungen: 0 V - 100 V, Sinuswelle, Frequenz > 10 Hz ... < xxx Hz (begrenzt auf Eigenerwärmung des Aktors)
*** 1 × 109 Zyklen geschätzt, 3 × 108 Zyklen getestet, Testbedingungen: 0 V - 100 V, Sinuswelle, Frequenz > 10 Hz ... < xxx Hz (begrenzt auf Eigenerwärmungdes Aktors)
Um anwendungsspezifische Anforderungen abzudecken, stehen beispielsweise für eine mechanische Ankopplung spezifische Endstücke aus Metall oder Keramik zur Verfügung. Für hochdynamische Systeme sind Sonderelektroden für Ströme bis zu 20 A möglich, die mittels Hochleistungsverstärker hohe Betriebsfrequenzen im kHz-Bereich erreichen. Darüber hinaus sind die Linearaktoren mit vollkeramisch isolierter Innenbohrung oder mit Gehäuse erhältlich.
Die Aktoren finden Einsatz in unterschiedlichen industriellen und medizintechnischen Anwendungen und bieten zuverlässige Antriebsmechanismen – von der Dosierung von Klebstoffen über industrielle Drucktechniken bis hin zu Positioniersystemen in der Mikroskopie und in optischen Systemen. Aufgrund ihrer hochpräzisen Stellwege finden sie zudem Anwendung in der Robotik, in Automatisierungsprozessen sowie in Steuerungs- und Kontrollsystemen.
PICMA® Stack Multilayer-Piezoaktoren
| Abmessungen A × B × L | Nominalstellweg | Max. Stellweg | Blockierkraft | Steifigkeit | Elektrische Kapazität | Resonanzfrequenz |
|---|---|---|---|---|---|---|---|
|
| µm | µm | N | N/µm | µF | kHz |
P-883.11/10 | 3 mm × 3 mm × 9 mm | 6,5 | 8 | 290 | 36 | 0,21 | 135 |
P-883.51/50 | 3 mm × 3 mm × 18 mm | 15 | 18 | 310 | 18 | 0,48 | 70 |
P-885.51/50 | 5 mm × 5 mm × 18 mm | 15 | 18 | 900 | 50 | 1,5 | 70 |
P-885.91/90 | 5 mm × 5 mm × 36 mm | 32 | 38 | 950 | 25 | 3,1 | 40 |
P-887.91/90 | 7 mm × 7 mm × 36 mm | 32 | 38 | 1850 | 50 | 6,4 | 40 |
P-888.51/50 | 10 mm × 10 mm × 18 mm | 15 | 18 | 3600 | 200 | 6,0 | 70 |
P-888.91/90 | 10 mm × 10 mm × 36 mm | 32 | 38 | 3800 | 100 | 13,0 | 40 |
PICMA® PLUS Stack Multilayer-Piezoaktoren
| Abmessungen A × B × L | Nominalstellweg | Max. Stellweg | Blockierkraft | Steifigkeit | Elektrische Kapazität | Resonanzfrequenz |
|---|---|---|---|---|---|---|---|
|
| µm | µm | N | N/µm | µF | kHz |
| 000128026 | 3 mm × 3 mm × 9 mm | 8 | 9,5 | 320 | 34 | 0,24 | 135 |
| 000128103 | 3 mm × 3 mm × 18 mm | 17 | 20 | 340 | 17 | 0,54 | 70 |
| 000124106 | 5 mm × 5 mm × 18 mm | 17 | 20 | 930 | 46 | 1,6 | 70 |
| 000100014 | 5 mm × 5 mm × 36 mm | 36 | 43 | 1000 | 23 | 3,5 | 40 |
| 000125974 | 7 mm × 7 mm × 36 mm | 36 | 43 | 2000 | 46 | 7,2 | 40 |
| 000128404 | 10 mm × 10 mm × 18 mm | 17 | 20 | 3720 | 186 | 6,8 | 70 |
| 000128106 | 10 mm × 10 mm × 36 mm | 36 | 43 | 4000 | 93 | 14,6 | 40 |
Multilayer-Piezolinearaktoren sind für Ihre spezifische Anwendung nicht geeignet?
Entdecken Sie unsere alternativen Produkte oder kontaktieren Sie uns – wir helfen Ihnen gerne, die perfekte Lösung zu finden!
