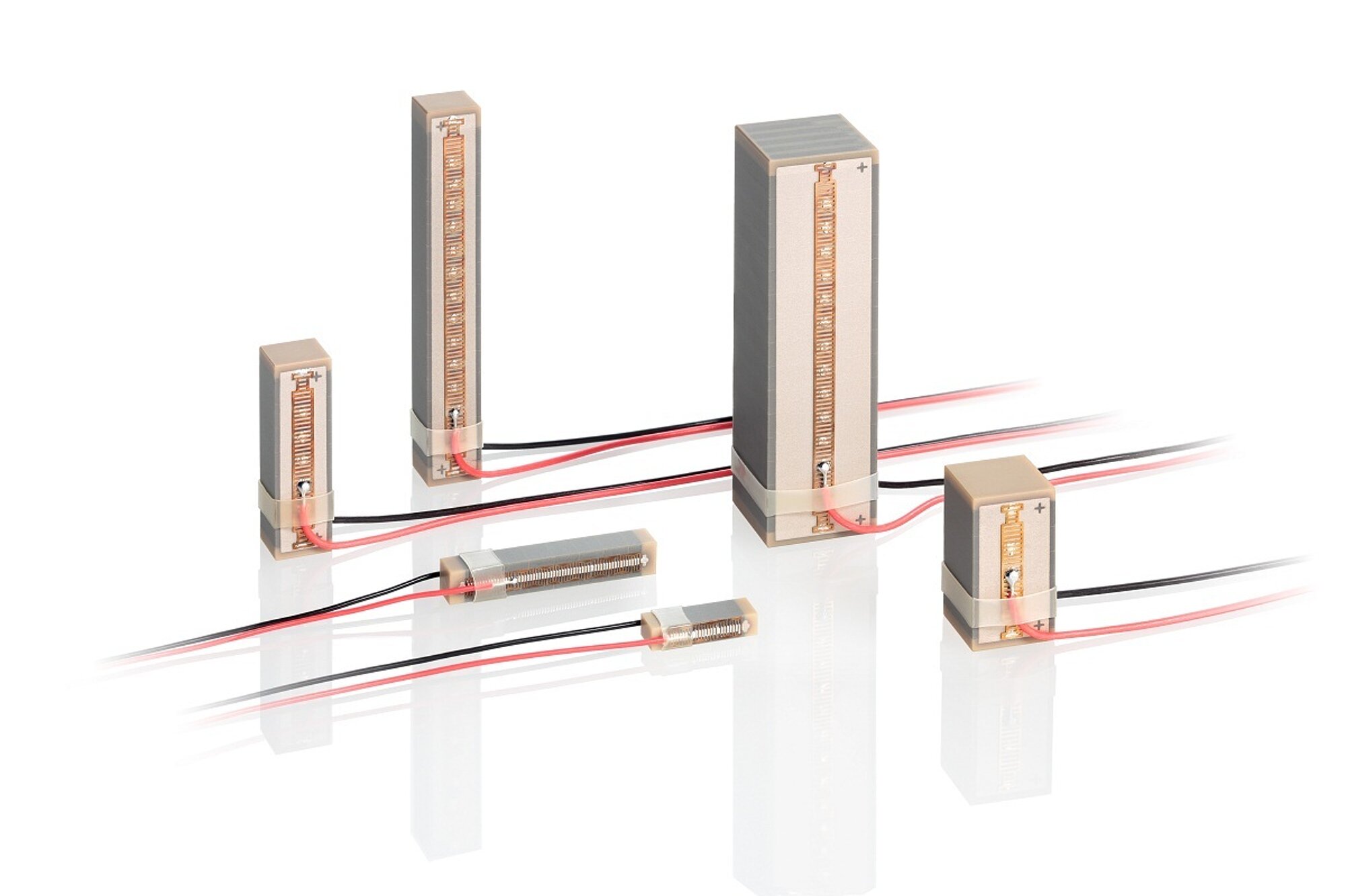

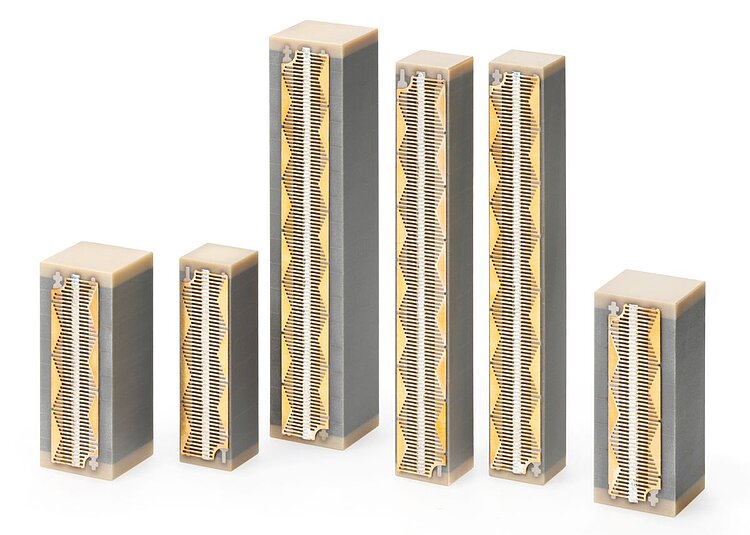

P-882 – P-888 PICMA® Stack Multilayer-Piezoaktoren

Keramisch isolierte Hochleistungsaktoren

Überlegene Lebensdauer
Hohe Steifigkeit
µs-Ansprechzeit
Sub-nm-Auflösung
UHV-kompatibel bis 10-9 hPa

Patentierte PICMA® Stack Multilayer-Piezoaktoren mit hoher Zuverlässigkeit

Betriebsspannung -20 bis 120 V. Keramische Isolierung, polymerfrei. Unempfindlich gegen Luftfeuchtigkeit. Hervorragende Temperaturstabilität. UHV-kompatibel bis 10-9 hPa, kein Ausgasen, hohe Ausheiztemperatur. Ideal für den dynamischen Betrieb.

Flexibel durch zahlreiche Ausführungsvarianten. Gekapselte Versionen für Betrieb in Spritzwasser oder Öl





Sonderausführungen mit geänderten Spezifikationen

  • Für hohe Betriebstemperatur bis 200 °C
  • Sonderelektroden für Ströme bis zu 20 A

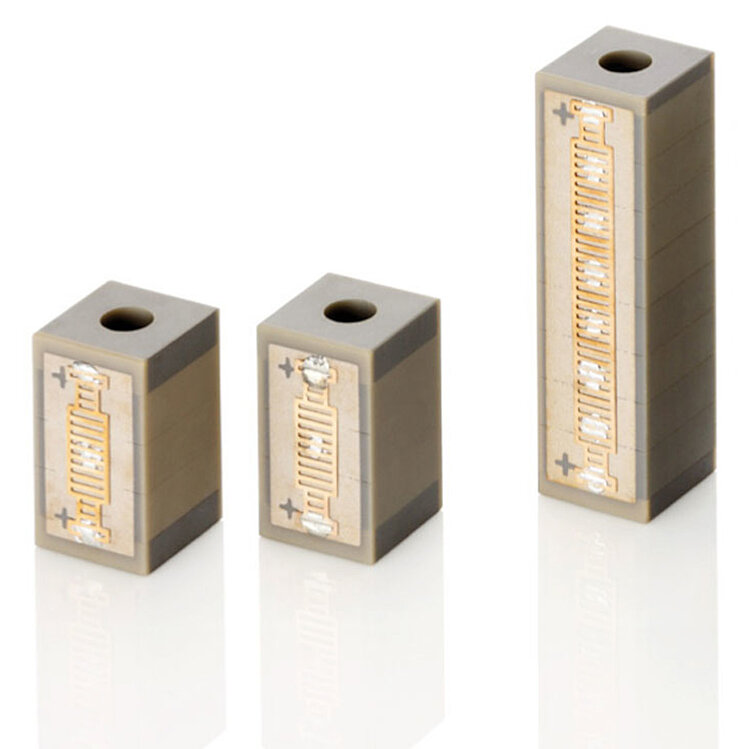

  • Variable Geometrie: Innenbohrung, rund, rechteckig

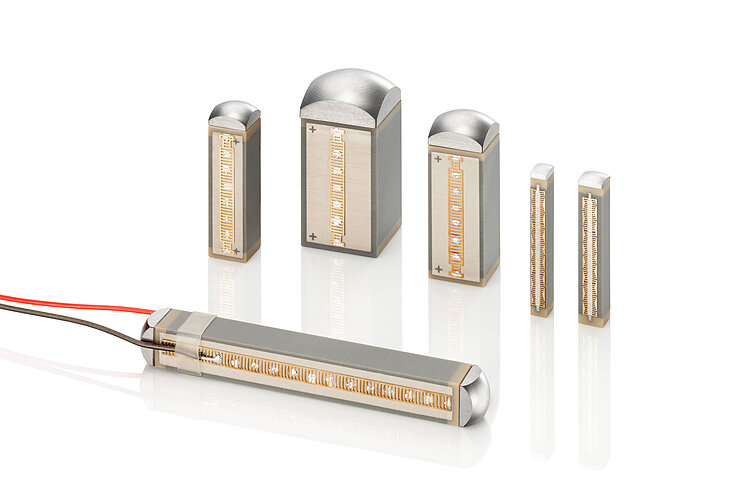

  • Keramische oder metallische Endstücke in vielen Varianten
  • Applizierte DMS-Sensoren für Positionsstabilität



Einsatzgebiete

Industrie und Forschung. Kryogene Umgebung bei reduzierter Auslenkung. Für schnelle Schalter, Präzionspositionierung, aktive und adaptive Systeme
Abmessungen A × B × L
Nominalstellweg
Max. Stellweg
Blockierkraft
Steifigkeit
Elektrische Kapazität
Resonanzfrequenz


µm
µm
N
N/µm
µF
kHz

P-882.11

3 mm × 2 mm × 9 mm

6,5

8

190

24

0,15

135

P-882.31

3 mm × 2 mm × 13,5 mm

11

13

210

16

0,22

90

P-882.51

3 mm × 2 mm × 18 mm

15*

18*

210

12

0,31

70

P-883.11

3 mm × 3 mm × 9 mm

6,5

8

290

36

0,21

135

P-883.31

3 mm × 3 mm × 13,5 mm

11

13

310

24

0,35

90

P-883.51

3 mm × 3 mm × 18 mm

15*

18*

310

18

0,48

70

P-885.11

5 mm × 5 mm × 9 mm

6,5

8

800

100

0,6

135

P-885.31

5 mm × 5 mm × 13,5 mm

11

13

870

67

1,1

90

P-885.51

5 mm × 5 mm × 18 mm

15*

18*

900

50

1,5

70

P-885.91

5 mm × 5 mm × 36 mm

32*

38*

950

25

3,1

40

P-887.31

7 mm × 7 mm × 13,5 mm

11

13

1700

130

2,2

90

P-887.51

7 mm × 7 mm × 18 mm

15*

18*

1750

100

3,1

70

P-887.91

7 mm × 7 mm × 36 mm

32*

38*

1850

50

6,4

40

P-888.31

10 mm × 10 mm × 13,5 mm

11

13

3500

267

4,3

90

P-888.51

10 mm × 10 mm × 18 mm

15*

18*

3600

200

6,0

70

P-888.91

10 mm × 10 mm × 36 mm

32*

38*

3800

100

13,0

40

Nominalstellweg: bei 0 bis 100 V, Toleranz ±20 %, * ±10 %.

Maximaler Stellweg: bei 0 bis 120 V, Toleranz ±20 %, * ±10 %.

Blockierkraft: bei 0 bis 120 V.

Elektrische Kapazität: gemessen bei 1 Vpp, 1 kHz, RT, Toleranz ±20 %.Resonanzfrequenz: gemessen bei 1 Vpp, unbelastet, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert, Toleranz ±20 %.

Piezokeramik: PIC252.

Standardanschlüsse: PTFE-isolierte Anschlusslitzen, 100 mm; P-882, P-883: AWG 32 (Ø 0,49 mm); P-885, P-887, P-888: AWG 30 (Ø 0,61 mm). Optional mit lötbaren Kontakten erhältlich, dazu die letzte Ziffer der Bestellnummer in 0 ändern (z. B. P-882.10).

Betriebsspannungsbereich: -20 bis 120 V.

Betriebstemperaturbereich: -40 bis 150 °C.

Empfohlene Vorspannung für den dynamischen Betrieb: 15 MPa.

Maximale Vorspannung für konstante Kraftausübung: 30 MPa.

Sonderausführungen und andere Spezifikationen auf Anfrage.

Zeichnungen / Bilder

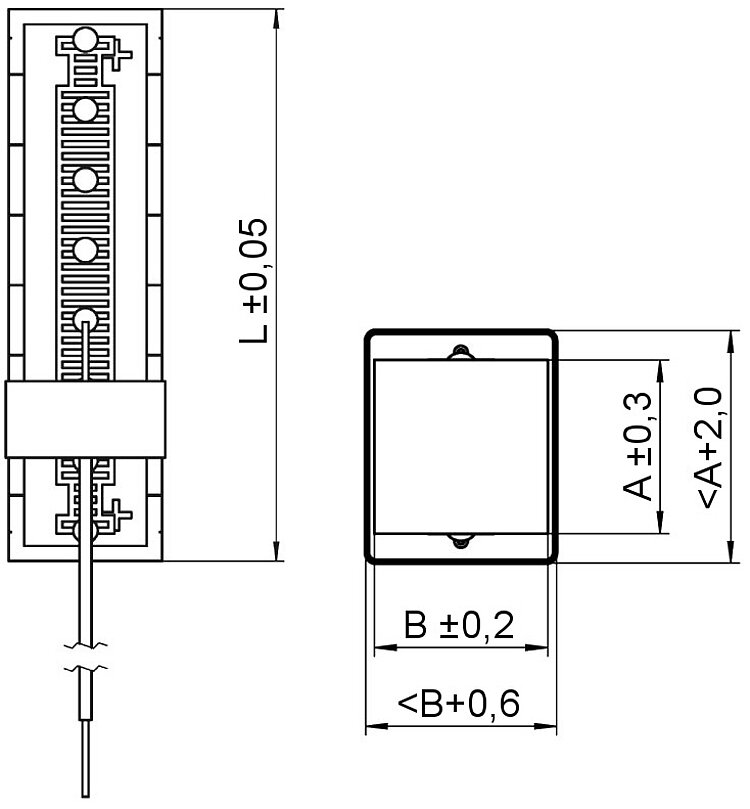

PICMA® Stack Aktoren, L, A, B siehe Tabelle
Für eine mechanischen Ankopplung der Aktoren können spezifische Endstücke (Kopf- und Fußstücke) montiert werden. Möglich sind flache oder sphärische Endstücke u. a. aus Metall, Keramik, Glas oder Saphir. Applikationsspezifische Endstücke sind auf Anfrage fertigbar
PI P-882 - P-888
PICMA® Multilayeraktoren mit vollkeramisch isolierter Innenbohrung

PICMA® Stack Aktoren, PTFE-isolierte Anschlusslitzen, 100 mm
